| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN, KARTON |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | FTTH GJYFJH | ||
|---|---|---|---|
| High Light: | kabel światłowodowy na słupie 0.02DB,kabel światłowodowy na słupie OFNR,kabel światłowodowy dupleksowy LSZH |
||
Wewnętrzny / zewnętrzny ciasny bufor dystrybucyjny Riser OFNR Kabel światłowodowy
Opis

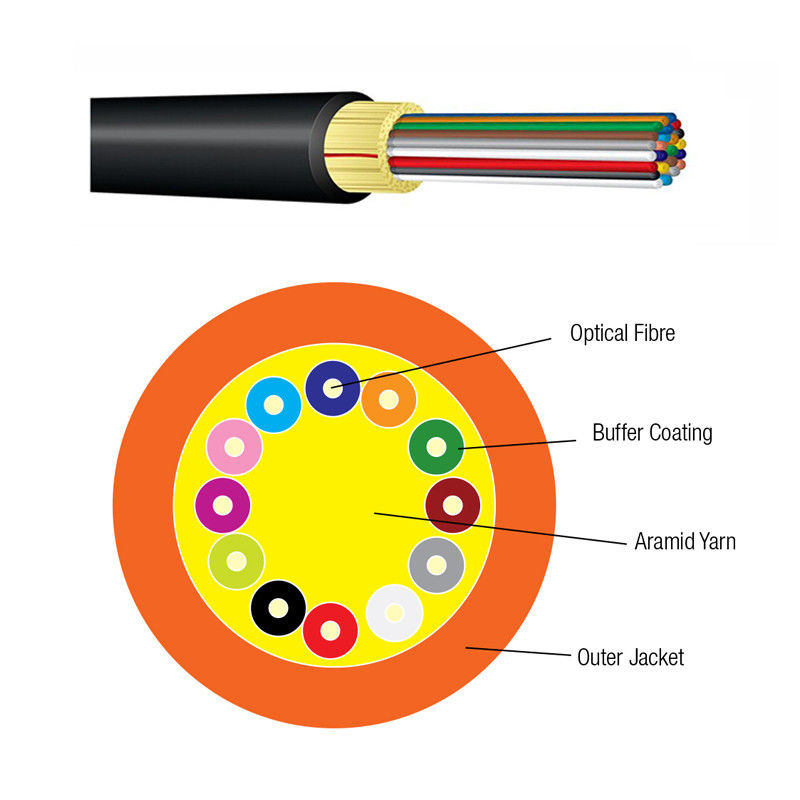

Kable światłowodowe Riser to ognioodporne, odporne na promieniowanie UV, wewnętrzne/zewnętrzne kable przeznaczone do zastosowań w antenach, kanałach i bezpośrednio zakopanych, bez konieczności stosowania spawów przejściowych przy wejściu do budynku.Dostępna w liczbie od 1 do 24 włókien konstrukcja o ścisłym buforze ułatwia zakończenie w zastosowaniach o małej liczbie włókien w sieci lokalnej (LAN) i eliminuje potrzebę stosowania zestawów rozgałęźnych.Konstrukcja zawiera kodowane kolorami włókna buforowane TBII 900 µm TIA-598 dla łatwej identyfikacji, spójnego usuwania izolacji i bezpośredniego zakończenia.Dostępny w wersjach 50 µm, 62,5 µm, jednomodowych i hybrydowych, konstrukcja kabla spełnia kryteria testowe ICEA S-104-696, a także znajduje się na liście OFNR i FT-4 do użytku w pionie i ogólnego zastosowania.Mała średnica i promień zgięcia kabla umożliwiają łatwą instalację w miejscach o ograniczonej przestrzeni, podczas gdy innowacyjna technologia blokowania wody jest idealna do zastosowań OSP.
Cechy
Aplikacja
Charakterystyka optyczna (G657A2)
| Charakterystyka | Warunki | Określone wartości | Jednostki |
| Charakterystyka geometryczna | |||
| Średnica okładziny | 125,0±0,7 | µm | |
| Nieokrągłość okładziny | ≤0,7 | % | |
| Średnica powłoki | 245±5 | µm | |
| Błąd koncentryczności powłoki/okładziny | ≤12 | µm | |
| Nieokrągłość powłoki | ≤6,0 | % | |
| Błąd koncentryczności rdzenia/okładziny | ≤0,5 | µm | |
| Kędzior | ≥4 | m | |
| Charakterystyka optyczna | |||
| 1310nm | ≤0,35 | dB/km | |
| 1383 nm | ≤0,35 | dB/km | |
| 1550nm | ≤0,21 | dB/km | |
| Osłabienie | 1625nm | ≤0,23 | dB/km |
| Tłumienie a długość fali | 1525~1575nm | ≤0,02 | MHz*km |
| max.Różnica | |||
| 1285~1330nm | ≤0,03 | MHz*km | |
| Długość fali zerowej dyspersji | 1300~1324 | Nm | |
| Nachylenie zerowej dyspersji | ≤0,092 | ps/(nm2*km) | |
| Dyspersja w trybie polaryzacji | |||
| Maksymalne pojedyncze włókno PMD | ≤0,1 | ps/km1/2 | |
| Wartość łącza projektu PMD | ≤0,06 | ps/km1/2 | |
| Typowa siła | 0,04 | ps/km1/2 | |
| Długość fali odcięcia kabla | ≤1260 | Nm | |
| Średnica pola trybu | 1550nm | 9,3~10,3 | µm |
| 1310nm | 8,4~9,3 | µm | |
| Grupowy indeks refrakcji | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Charakterystyka środowiskowa | 1310nm, 1550nm i 1625nm | ||
| Cykliczna temperatura | -60℃ do +85℃ | ≤0,05 | dB/km |
| Cykle temperatury i wilgotności | -10℃ do +85℃, | ≤0,05 | dB/km |
| 4% do 98% wilgotności względnej | |||
| Zanurzenie w wodzie | 23℃, 30 dni | ≤0,05 | dB/km |
| Duchota | 85 ℃, 30 dni | ≤0,05 | dB/km |
| Wilgotne ciepło | 85 ℃, 85% RH, 30 dni | ≤0,05 | dB/km |
| Specyfikacja mechaniczna | |||
| Test dowodowy | ≥9.0 | N | |
| ≥1,0 | % | ||
| ≥100 | kpsi | ||
| Strata wywołana makro zginaniem | |||
| 1 obrót przy promieniu 5 mm | 1550nm | ≤0,15 | dB |
| 1 obrót przy promieniu 5 mm | 1625mm | ≤0,45 | dB |
| 1 obrót przy promieniu 7,5 mm | 1550nm | ≤0,08 | dB |
| 1 obrót przy promieniu 7,5 mm | 1625mm | ≤0,25 | dB |
| 1 obrót przy promieniu 10 mm | 1550nm | ≤0,03 | dB |
| 1 obrót przy promieniu 10 mm | 1625mm | ≤0,10 | dB |
| Siła paska powlekającego | Typowa średnia siła | 1,5 | N |
| Szczytowa siła | ≥1,3 ≤8,9 | N | |
| Parametr podatności na korozję naprężeniową dynamiczną | 27 | ||
Specyfikacja
| SPECYFIKACJA | JEDNOSTKA | 4F | 6F | 8F | 12F | 24F |
| Nominalna średnica kabla | mm | 5,8 | 6,2 | 6,8 | 6,6 | 8,2 |
| Waga nominalna | kg/km | 28 | 33 | 36 | 41 | 58 |
| Zakres temperatury | °C | -10 do 70 | ||||
| Maksymalne napięcie ciągnięcia | N | 600 | 600 | 600 | 600 | 900 |
| Maks.Odporność na zgniatanie | N/100 mm | 500 | 500 | 500 | 500 | 500 |
| Długoterminowe zmiażdżenie | N/100 mm | 250 | 250 | 250 | 250 | 250 |
| Min.Promień gięcia — pod obciążeniem | mm | 120 | 124 | 136 | 144 | 160 |
| Min.Promień gięcia — bez obciążenia | mm | 89 | 93 | 102 | 108 | 120 |
| Kod koloru dla włókien i rurek | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, wodny | |||||
