| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN, KARTON |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | FTTH GJYFJH | ||
|---|---|---|---|
| High Light: | Światłowód jedno- i wielomodowy FTTH,włókno jedno- i wielomodowe 5mm,wewnętrzny kabel światłowodowy 6mm GJYFJH |
||

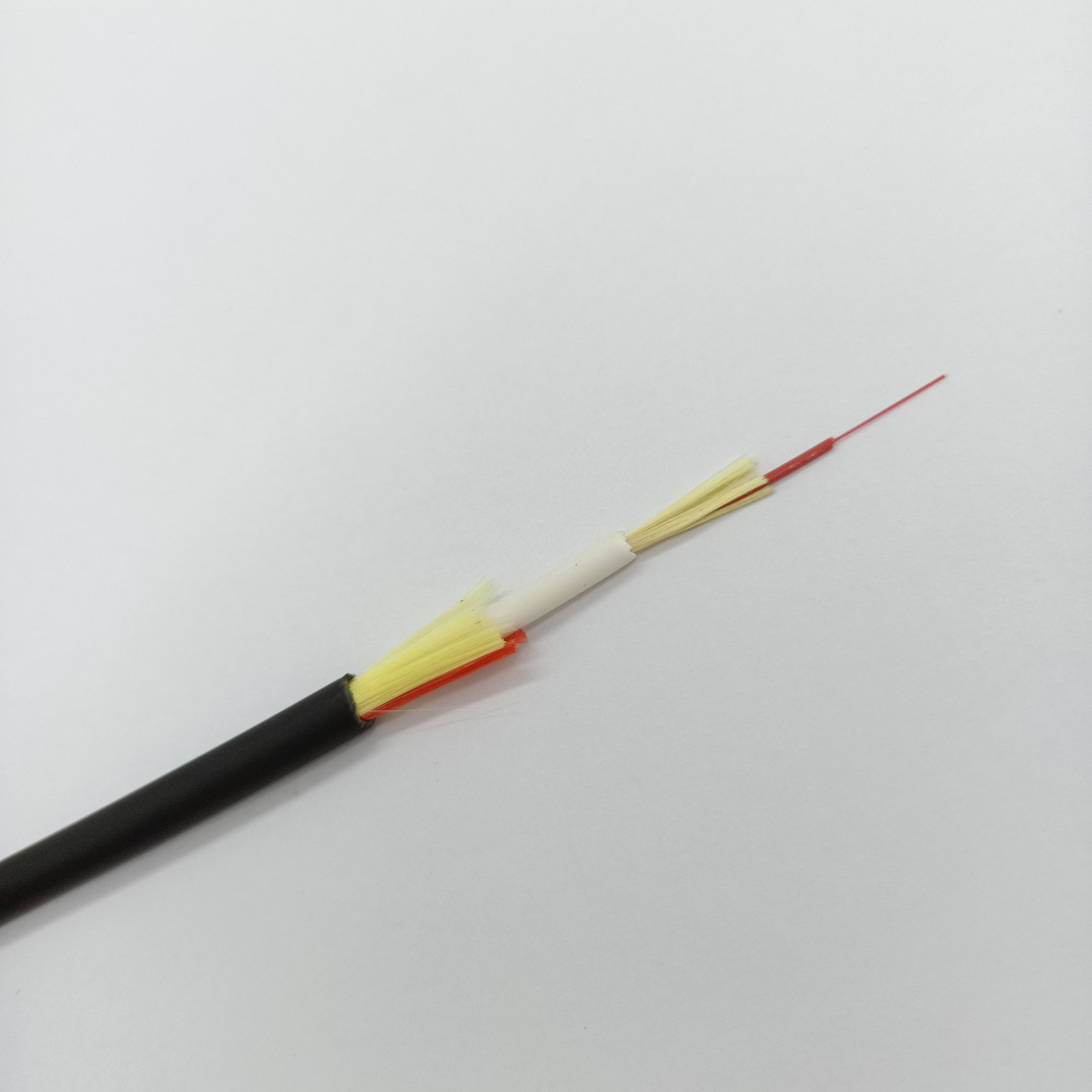

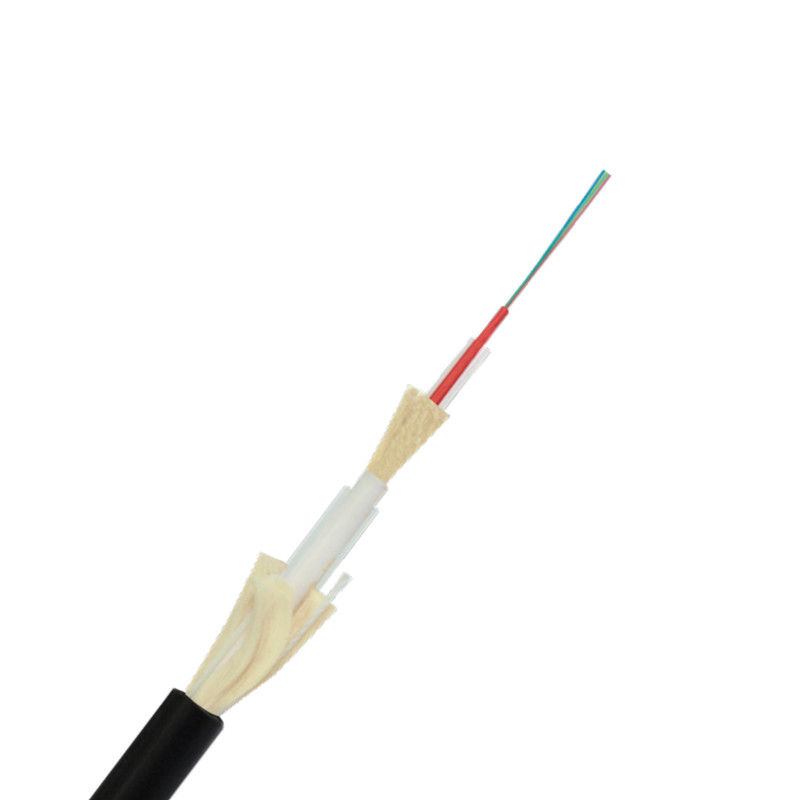

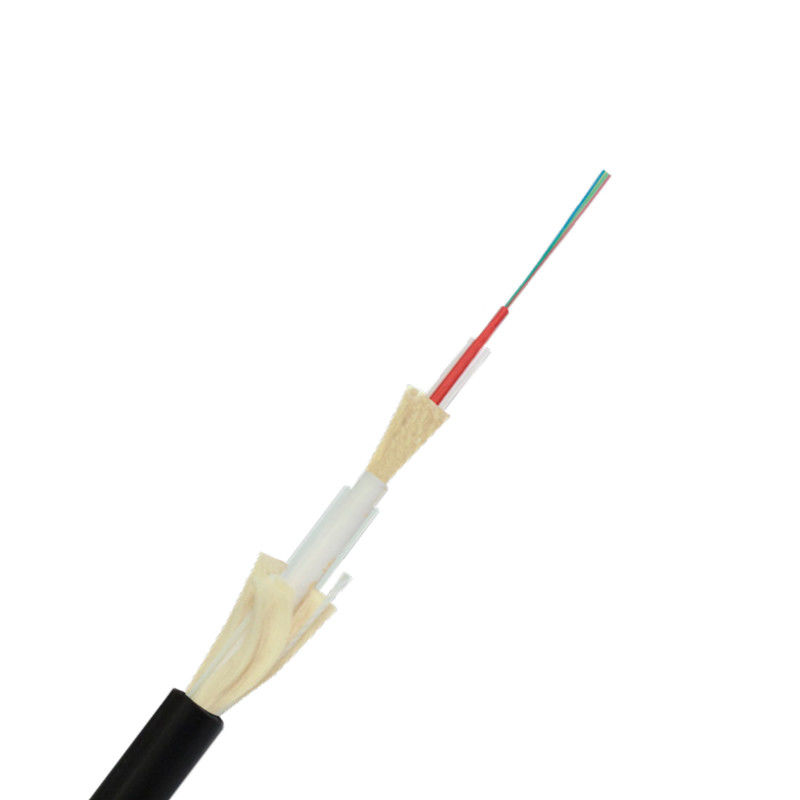

Podwójna osłona Okrągły kabel FTTH do uniwersalnego użytku na zewnątrz 5,0 mm 6,0 mm GJYFJH
Opis
Kabel przyłączeniowy z podwójną osłoną to uniwersalny kabel przyłączeniowy, który umożliwia proste, odporne i niezawodne przejście z zewnątrz do wewnątrz.Dzięki wytrzymałej i wodoszczelnej konstrukcji kabel upuszczający z podwójną osłoną zapewnia wysoką wydajność mechaniczną.Ten kabel optyczny jest przeznaczony do wysuwania artylerii (rozpiętość do 70m), ale można go również wciągnąć do kanałów na kilkaset metrów.
Oferując konstrukcję z podwójnym płaszczem, zakres upuszczania kabla zawiera linki rozrywające twp umożliwiające zdjęcie zewnętrznej powłoki HDPE w ciągu kilku sekund.Dzięki tej operacji kabel przyłączeniowy Low Smoke Zero Halogen Flame Retardant może być używany do zastosowań wewnętrznych.
W związku z tym nie jest wymagane łączenie, aby uzyskać przejście między zewnętrzną kroplą optyczną a wewnętrzną.Kabel umożliwia transmisję sygnału optycznego z zewnętrznego punktu dystrybucyjnego do gniazdka telekomunikacyjnego bez obciążania budżetu optycznego
Cechy
Charakterystyka optyczna (G657A2)
| Charakterystyka | Warunki | Określone wartości | Jednostki |
| Charakterystyka geometryczna | |||
| Średnica okładziny | 125,0±0,7 | µm | |
| Nieokrągłość okładziny | ≤0,7 | % | |
| Średnica powłoki | 245±5 | µm | |
| Błąd koncentryczności powłoki/okładziny | ≤12 | µm | |
| Nieokrągłość powłoki | ≤6,0 | % | |
| Błąd koncentryczności rdzenia/okładziny | ≤0,5 | µm | |
| Kędzior | ≥4 | m | |
| Charakterystyka optyczna | |||
| 1310nm | ≤0,35 | dB/km | |
| 1383 nm | ≤0,35 | dB/km | |
| 1550nm | ≤0,21 | dB/km | |
| Osłabienie | 1625nm | ≤0,23 | dB/km |
| Tłumienie a długość fali | 1525~1575nm | ≤0,02 | MHz*km |
| max.Różnica | |||
| 1285~1330nm | ≤0,03 | MHz*km | |
| Długość fali zerowej dyspersji | 1300~1324 | Nm | |
| Nachylenie zerowej dyspersji | ≤0,092 | ps/(nm2*km) | |
| Dyspersja w trybie polaryzacji | |||
| Maksymalne pojedyncze włókno PMD | ≤0,1 | ps/km1/2 | |
| Wartość łącza projektu PMD | ≤0,06 | ps/km1/2 | |
| Typowa siła | 0,04 | ps/km1/2 | |
| Długość fali odcięcia kabla | ≤1260 | Nm | |
| Średnica pola trybu | 1550nm | 9,3~10,3 | µm |
| 1310nm | 8,4~9,3 | µm | |
| Grupowy indeks refrakcji | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Charakterystyka środowiskowa | 1310nm, 1550nm i 1625nm | ||
| Cykliczna temperatura | -60℃ do +85℃ | ≤0,05 | dB/km |
| Cykle temperatury i wilgotności | -10℃ do +85℃, | ≤0,05 | dB/km |
| 4% do 98% wilgotności względnej | |||
| Zanurzenie w wodzie | 23℃, 30 dni | ≤0,05 | dB/km |
| Duchota | 85 ℃, 30 dni | ≤0,05 | dB/km |
| Wilgotne ciepło | 85 ℃, 85% RH, 30 dni | ≤0,05 | dB/km |
| Specyfikacja mechaniczna | |||
| Test dowodowy | ≥9.0 | N | |
| ≥1,0 | % | ||
| ≥100 | kpsi | ||
| Strata wywołana makro zginaniem | |||
| 1 obrót przy promieniu 5 mm | 1550nm | ≤0,15 | dB |
| 1 obrót przy promieniu 5 mm | 1625mm | ≤0,45 | dB |
| 1 obrót przy promieniu 7,5 mm | 1550nm | ≤0,08 | dB |
| 1 obrót przy promieniu 7,5 mm | 1625mm | ≤0,25 | dB |
| 1 obrót przy promieniu 10 mm | 1550nm | ≤0,03 | dB |
| 1 obrót przy promieniu 10 mm | 1625mm | ≤0,10 | dB |
| Siła paska powlekającego | Typowa średnia siła | 1,5 | N |
| Szczytowa siła | ≥1,3 ≤8,9 | N | |
| Parametr podatności na korozję naprężeniową dynamiczną | 27 | ||

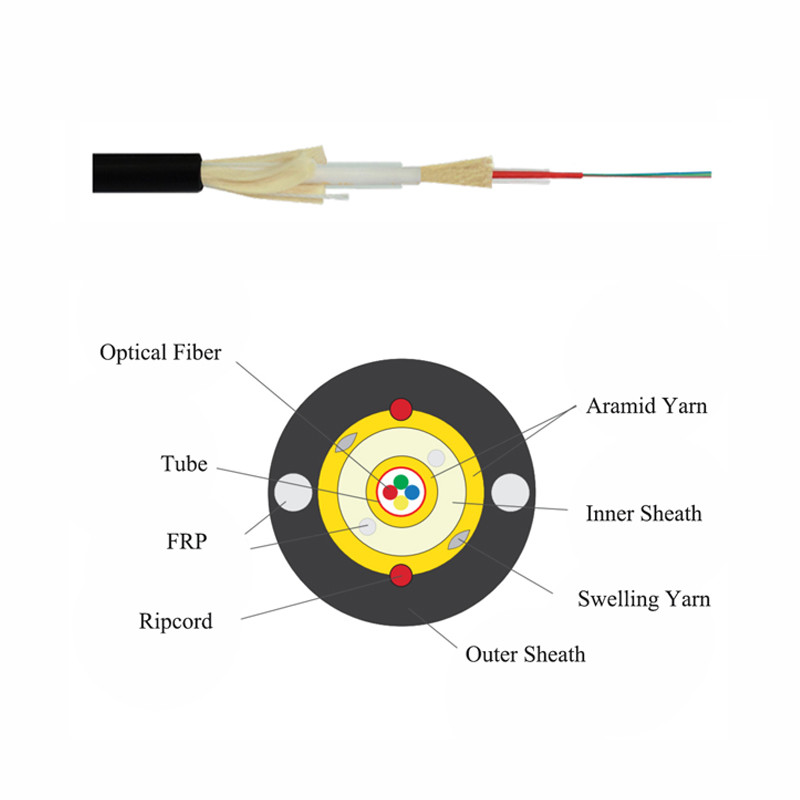

Specyfikacja
| Rodzaj włókna | G657A1, G657A2 | ||
| Rdzenie światłowodowe | 1 | 2 | 4 |
| Bufor | Mikropakiet 900 µm | ||
| Średnica | 6,0 mm | ||
| Waga | 29 kg/km | 30kg/km | |
| Materiał powłoki zewnętrznej | HDPE Czarny RAL 9005 | ||
| Materiał osłony wewnętrznej | LSZH-FR Biały RAL 9010 | ||
| Wzmocnienie kabla | Przędze aramidowe, rdzenie 2FRP | ||
