| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | GYTS | Dostawa: | EXW / FOB / CIF itp. |
|---|---|---|---|
| Kraj pochodzenia: | GUA, CN | ||
| High Light: | Zewnętrzny kabel światłowodowy G655,zewnętrzny kabel światłowodowy 36F GYTS,mikrokabel światłowodowy 10.6MM |
||

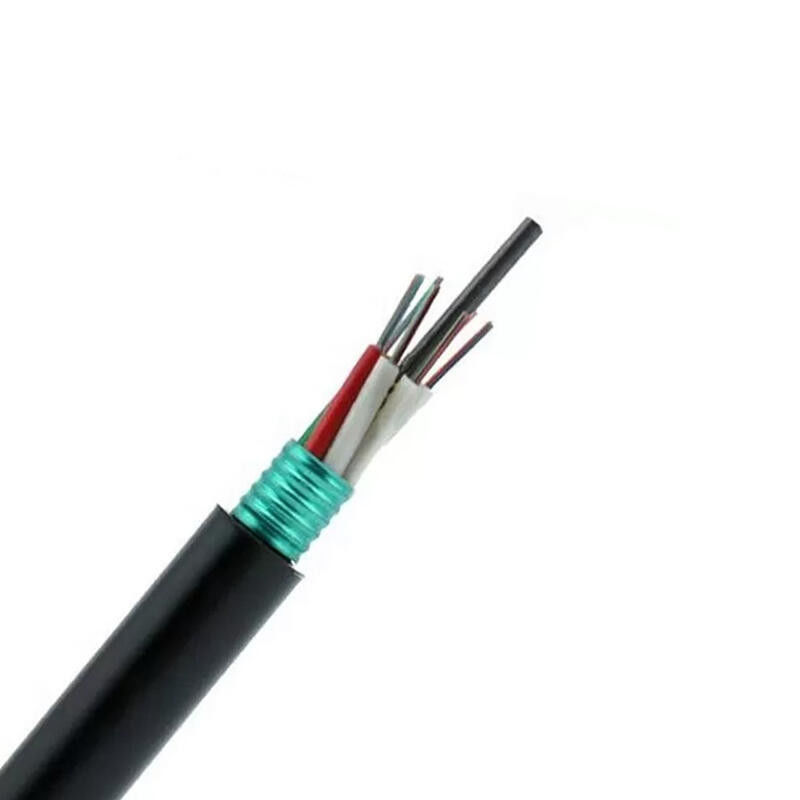

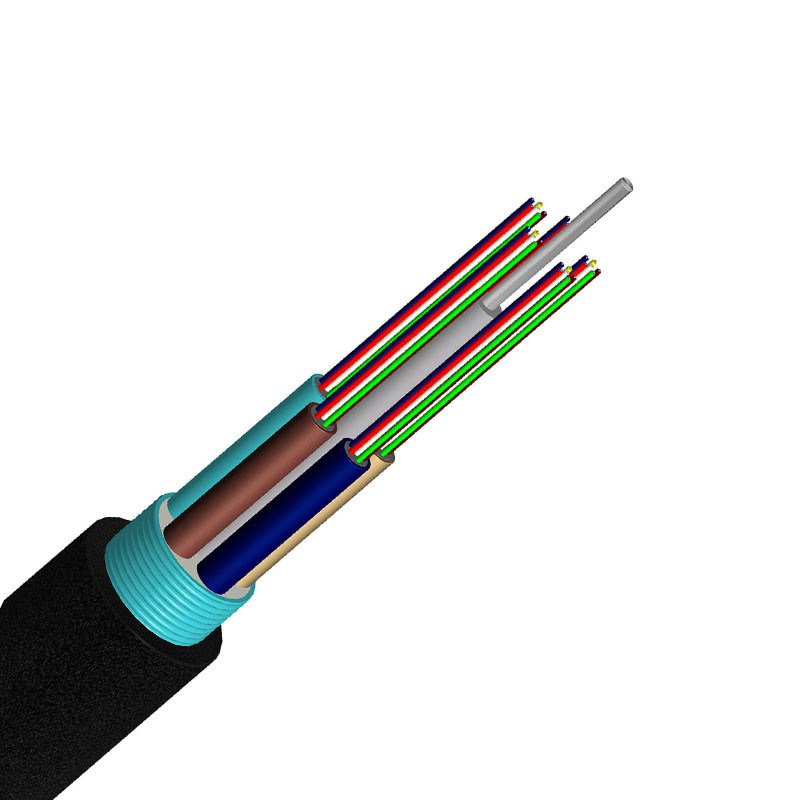

Zewnętrzny opancerzony kabel światłowodowy z luźną rurą GYTS
Opis
Włókna 250μm umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rury GYTS wypełnione są wodoodporną masą wypełniającą.Drut stalowy, czasami pokryty polietylenem (PE) dla kabla o dużej liczbie włókien, znajduje się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.PSP jest nakładany wzdłużnie na rdzeń kabla, który jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody.Kabel światłowodowy zakończony jest osłoną PE.
Charakterystyka
Charakterystyka optyczna
| G.652 | G.655 | 50/125 μm | 62,5/125 μm | |||
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | |||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | ||||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | ||||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | |||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | ||||
| Apertura numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | ||||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | ||||
Parametry techniczne
| Rodzaj kabla | Liczba włókien | Rury | Wypełniacze | Średnica kabla mm | Waga kabla kg/km | Wytrzymałość na rozciąganie Długotrwała/krótkotrwała N | Odporność na zgniatanie Długotrwała/krótkotrwała N/100mm | Promień gięcia /dynamiczny mm |
| GYTS-2~6 | 2~6 | 1 | 4 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
