| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN, KARTON |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | FTTH GJYFJH | średnica zewnętrzna (mm): | 4,5±/0,2 |
|---|---|---|---|
| High Light: | FTTH Round adss kabel światłowodowy,adss kabel światłowodowy 4,6 mm |
||

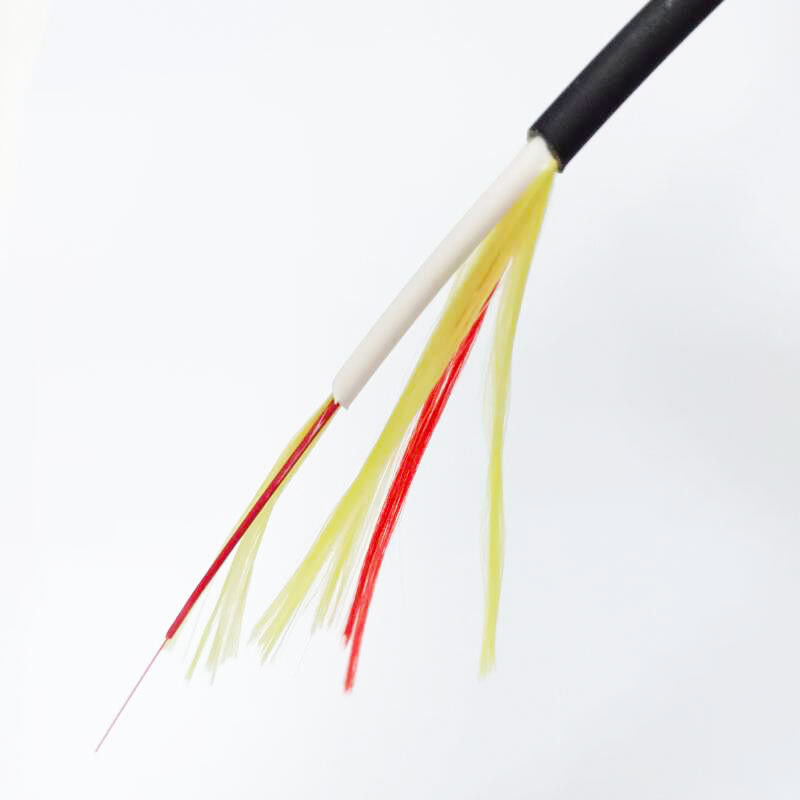

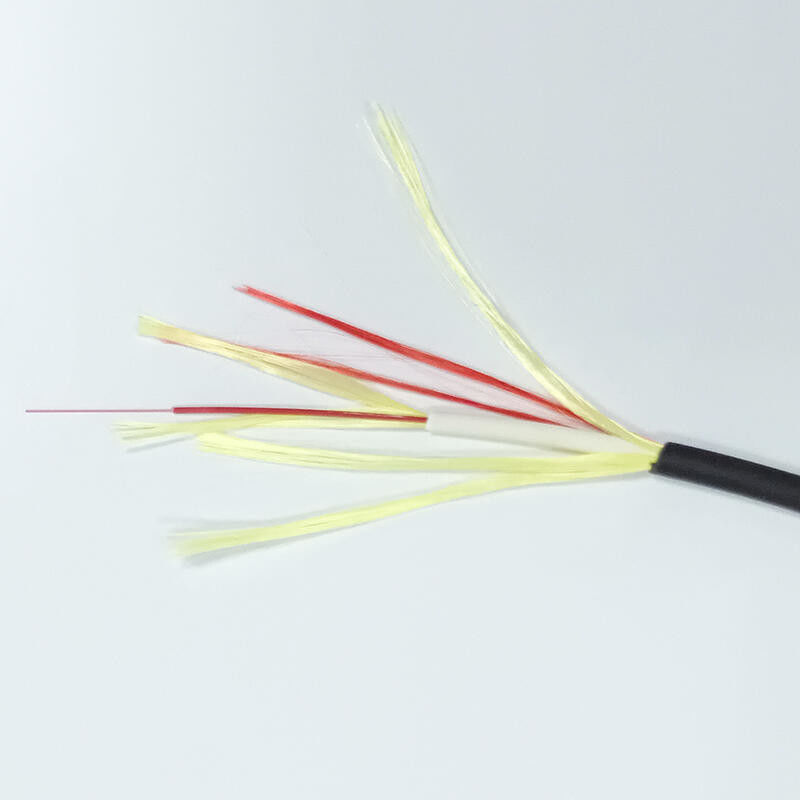

Okrągły kabel FTTH Podwójna osłona do użytku na zewnątrz / wewnątrz 4,6 mm
Opis
Podczas wchodzenia do budynku zewnętrzna powłoka kabla jest po prostu usuwana, aby odsłonić wewnętrzną kurtkę ognioodporną.Operacja jest szybka i umożliwia łatwą instalację ze środowiska zewnętrznego do środowiska wewnętrznego bez potrzeby stosowania dwóch różnych kabli i złącza kablowego.
Kabel przyłączeniowy jest przeznaczony przede wszystkim do instalacji bezpośredniej, tj. instalacji za pomocą zszywek lub zacisków lub prowadzenia wewnątrz tras kablowych i listew.Ta technika instalacji stawia przed przewodami bardzo wysokie wymagania w zakresie zginania, odporności na zgniatanie i innych parametrów mechanicznych.
Kabel LSZH Dual Jacket jest kablem światłowodowym do zastosowań wewnętrznych/zewnętrznych FTTx.Unikalna konstrukcja podwójnej osłony umożliwia instalację kabla na zewnątrz, a także na krótkich odcinkach w pomieszczeniach.Kabel ma podwójną powłokę ognioodporną Low Smoke, zewnętrzna jest w kolorze czarnym, odpornym na promieniowanie UV.
Kabel upuszczający ma wyjątkowo dobrą wydajność zginania dzięki włóknu G657 i wbudowanemu ograniczeniu zginania konstrukcji kabla.Kabel sam z siebie kontroluje minimalny promień gięcia i umożliwia załamanie.
Charakterystyka kabla
Mała średnica zewnętrzna, lekka, trudnopalna, łatwa do zdejmowania, niskie tłumienie, fizycznie miękka
Bezpośrednie łączenie między ciasnymi kablami buforowymi i nie wymaga połączenia w skrzynce ani pigtailu
Nadaje się do instalacji, obsługi i jest wygodny do konserwacji
Aplikacje
Jako kabel łączący budynek z budynkiem
Jako miękki kabel wewnętrzny wzdłuż ściany, sufitu, między warstwami i w przewodach
Jako warkocze, ruchome złącza i kable krosowe do sprzętu komunikacyjnego

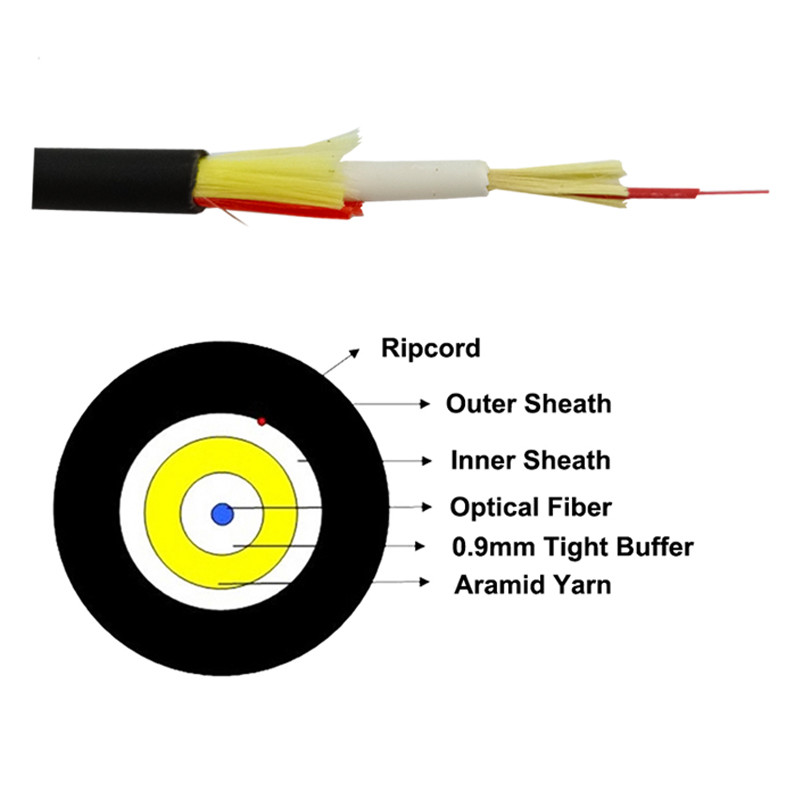

Parametry techniczne kabla
Liczba włókien | 1 | |
średnica zewnętrzna (mm) | 4,5±/0,2 | |
Kabel | Materiał | UV - LSZH |
Grubość (mm) | 0,9±0,1 |
|
średnica zewnętrzna (mm) | 3,0±0,1 |
|
Kabel wewnętrzny | Materiał | ŁSZH |
Grubość (mm) | 0,5±0,05 |
|
średnica zewnętrzna (mm) | 0,85±0,05 |
|
Bufor | Materiał | ŁSZH |
Masa nominalna t (kg/km) | 24 |
|
Maksymalna wytrzymałość na rozciąganie (N) | Długoterminowy | 120 |
Krótkoterminowe | 240 |
|
Min. Promień gięcia (mm) | Statyczny | 10D |
Dynamiczny | 20D |
|
Maksymalna odporność na zgniatanie (N/100mm) | Długoterminowy | 300 |
Krótkoterminowe | 1000 |
|
Członkowie Siły | Przędza aramidowa |
|
Ochrona środowiska | Zgodny z RoHS |
|
Przechowywanie lub transport | -20 ~ 70 ℃ |
|
Operacja | -20 ~ 60 ℃ |
|
Zakres temperatury | Instalacja | -20 ~ 60 ℃ |
Charakterystyka optyczna G657A2
Charakterystyka | Warunki | Określone wartości | Jednostki |
Charakterystyka geometryczna |
|
|
|
Średnica okładziny | 125,0±0,7 | µm |
|
Nieokrągłość okładziny | ≤0,7 | % |
|
Średnica powłoki | 245±5 | µm |
|
Błąd koncentryczności powłoki/okładziny | ≤12 | µm |
|
Nieokrągłość powłoki | ≤6,0 | % |
|
Błąd koncentryczności rdzenia/okładziny | ≤0,5 | µm |
|
Kędzior | ≥4 | m |
|
Charakterystyka optyczna | |||
1310nm | ≤0,35 | dB/km |
|
1383 nm | ≤0,35 | dB/km |
|
1550nm | ≤0,21 | dB/km |
|
Osłabienie | 1625nm | ≤0,23 | dB/km |
Tłumienie a długość fali | 1525~1575nm | ≤0,02 | MHz*km |
1285~1330nm | ≤0,03 | MHz*km |
|
Długość fali zerowej dyspersji | 1300~1324 | Nm |
|
Nachylenie zerowej dyspersji | ≤0,092 | ps/(nm2*km) |
|
Dyspersja w trybie polaryzacji |
|
|
|
Maksymalne pojedyncze włókno PMD | ≤0,1 | ps/km1/2 |
|
Wartość łącza projektu PMD | ≤0,06 | ps/km1/2 |
|
Typowa siła | 0,04 | ps/km1/2 |
|
Długość fali odcięcia kabla | ≤1260 | Nm |
|
Średnica pola trybu | 1550nm | 9,3~10,3 | µm |
1310nm | 8,4~9,3 | µm |
|
Grupowy indeks refrakcji | 1550nm | 1.467 |
|
1310nm | 1.466 |
|
|
Charakterystyka środowiskowa | 1310nm, 1550nm i 1625nm | ||
Cykliczna temperatura | -60℃ do +85℃ | ≤0,05 | dB/km |
Cykle temperatury i wilgotności | -10℃ do +85℃, | ≤0,05 | dB/km |
Zanurzenie w wodzie | 23℃, 30 dni | ≤0,05 | dB/km |
Duchota | 85 ℃, 30 dni | ≤0,05 | dB/km |
Wilgotne ciepło | 85 ℃, 85% RH, 30 dni | ≤0,05 | dB/km |
Specyfikacja mechaniczna | |||
Test dowodowy | ≥9.0 | N | |
≥1,0 | % | ||
≥100 | kpsi | ||
Strata wywołana makro zginaniem |
|
|
|
1 obrót przy promieniu 5 mm | 1550nm | ≤0,15 | dB |
1 obrót przy promieniu 5 mm | 1625mm | ≤0,45 | dB |
1 obrót przy promieniu 7,5 mm | 1550nm | ≤0,08 | dB |
1 obrót przy promieniu 7,5 mm | 1625mm | ≤0,25 | dB |
1 obrót przy promieniu 10 mm | 1550nm | ≤0,03 | dB |
1 obrót przy promieniu 10 mm | 1625mm | ≤0,10 | dB |
Siła paska powlekającego | Typowa średnia siła | 1,5 | N |
Szczytowa siła | ≥1,3 ≤8,9 | N |
|
Parametr podatności na korozję naprężeniową dynamiczną | 27 | ||
