| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Numer modelu: | GJYFJCH |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN, KARTON |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | Zewnętrzny kabel upuszczający FTTH | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| Minimalna ilość zamówienia: | 1 kilometr | Kraj pochodzenia: | Shenzhen |
| High Light: | Kabel światłowodowy FTTH Antena FIG-8,kabel światłowodowy FTTH G657A2,zewnętrzny kabel światłowodowy LSZH 1F |
||

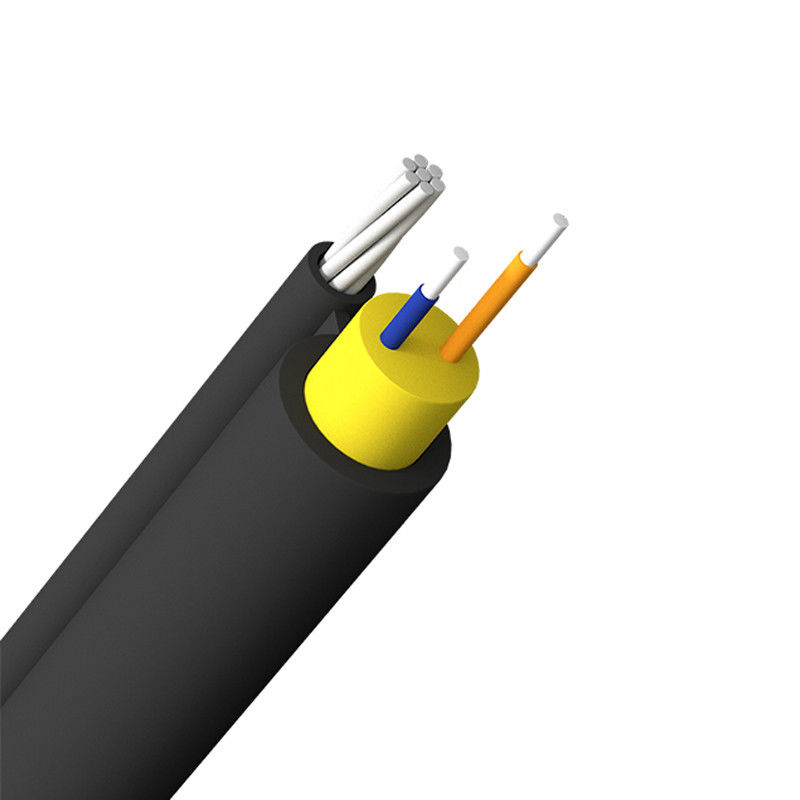

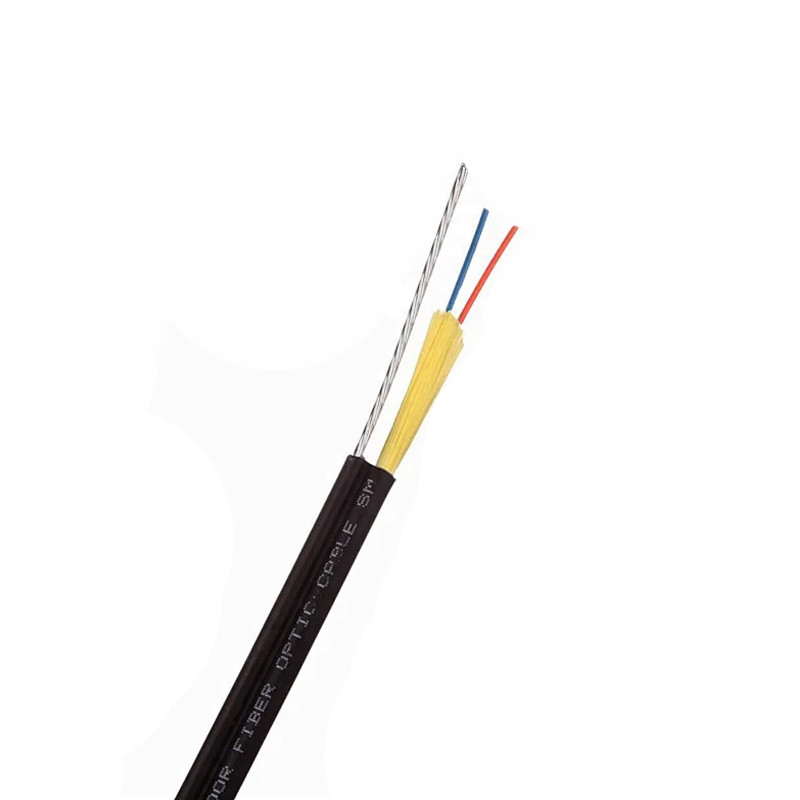

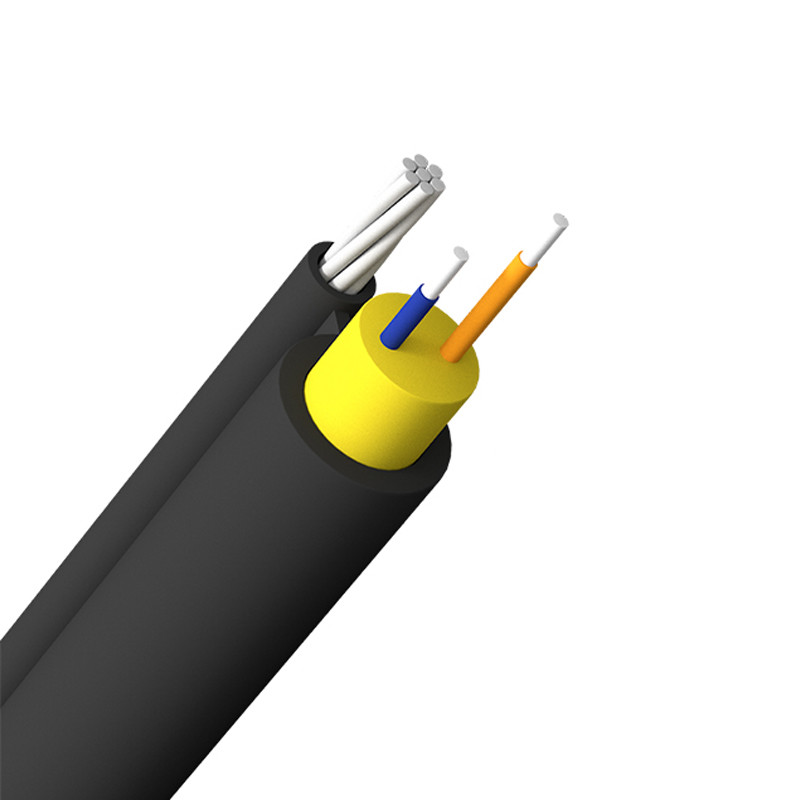

Kabel upuszczający FTTH Antena FIG-8 Okrągły typ
Opis
Kabel przyłączeniowy FTTH to nowy rodzaj kabla światłowodowego.Jest to kabel w kształcie motyla.Ponieważ jest mały i lekki, nadaje się do aplikacji Fiber to the Home.Można go przyciąć w zależności od odległości terenu, zwiększa wydajność budowy.
Kable światłowodowe FTTH z elementami wytrzymałościowymi FRP, KFRP, metalowymi lub niemetalowymi, które są przeznaczone do wewnętrznych/zewnętrznych sieci FTTH o dużej przepustowości.
Cechy
Aplikacja

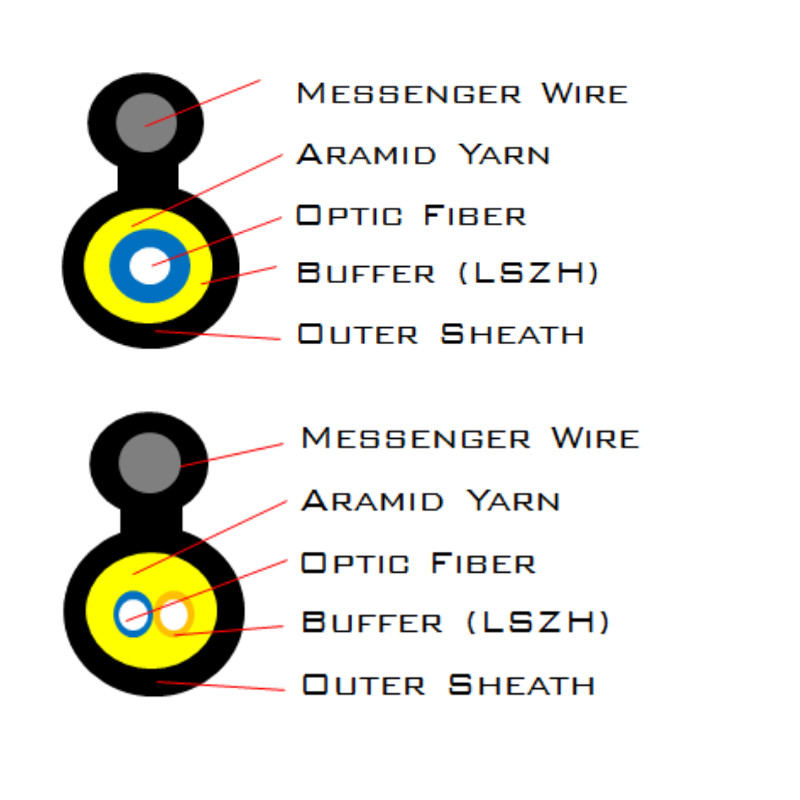

Budowa kabla światłowodowego
| Struktura | Materiał | SPECYFIKACJA |
| Typ anteny (1C, 2C) | ||
| Światłowód | Tryb pojedyńczy | G.657A2 |
| Włókno kolorowe | 1F: niebieski 2F: niebieski, pomarańczowy |
|
| Posłaniec drutu | Drut stalowy ocynkowany | Φ1,1±0,1 |
| Członek siły | Przędza aramidowa | |
| Powłoka zewnętrzna | Materiał | Zewnętrzny LSZH |
| Średnica | Średnica 1F: 3,0 ± 0,1 * 5,8 ± 0,2 mm Grubość: 0,75 ± 0,1 mm Średnica 2F: 3,2 ± 0,1 * 5,9 ± 0,2 mm Grubość (Avr): 0,55 ± 0,2 mm |
|
| Kolor | Czarny (węgiel 2,6 ± 0,2%) | |
| Znakowanie (atramentowe) | Biały Oznaczenie drukowane jest co 1 metr |
|
Średnica kabla i szczegóły konstrukcyjne
| Błonnik Liczyć |
Średnica zewnętrzna (szer. * wys., mm) |
Wytrzymałość na rozciąganie (N) |
Waga (netto. kg/km) |
| Typ FIG-8 (Niemetalowe) 1F |
3,0±0,1* 5,8±0,2mm | 1300 (z przewodem Messenger) 600 (z przewodem Messenger) |
21 |
| Typ FIG-8 (Niemetalowe) 1F |
Średnica : 3,2±0,1*5,9±0,2mm |
1300 (z przewodem Messenger) 600 (z przewodem Messenger) |
22 |
Charakterystyka włókna (ITU-T G.657A2):
| Parametr | Specyfikacja | |
| Współczynnik tłumienia @ 1310 nm @ 1383 mil @ 1550 nm @ 1625 nm |
≤ 0,350 dB/km ≤ 0,350 dB/km ≤ 0,215 dB/km ≤ 0,350 dB/km |
|
| PMD | ≤ 0,06 dB(ps/km1/2) | |
| długość fali odcięcia | ≤ 1260 nm | |
| Długość fali zerowej dyspersji | 1300 ~ 1324 nm | |
| Nachylenie zerowej dyspersji | ≤ 0,092 ps/(nm^2.km) | |
| Dyspersja chromatyczna @ 1285 ~ 1625 nm @ 1550 nm |
≤ 3,0 ps/(nm^2.km) ≤ 18,0 ps/(nm^2.km) |
|
| Średnica pola modu @ 1310 nm | 8,7 ± 0,5 | |
| Błąd koncentryczności rdzenia/osłony | ≤ 0,5 | |
| Średnica okładziny | 124,6 ± 0,5 | |
| Nieokrągłość okładziny | ≤ 0,5% | |
| Pierwotna średnica powłoki | 245 ± 10㎛ | |
| Poziom testu dowodowego | 100 kpsi, 1% | |
| Osłabienie współczynnik |
Maks.od 1310nm do 1625nm | 0,35 dB/km |
| Maks.przy 1383 nm ± 3 nm | 0,35 dB/km | |
| Maks.przy 1550nm | 0,215 dB/km | |
| Tłumienie ze stratą na zginaniu kabla | średnica 15 mm, 10 zwojów | 1550nm ≤ 0,03 dB/km ↓ |
