| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2km |

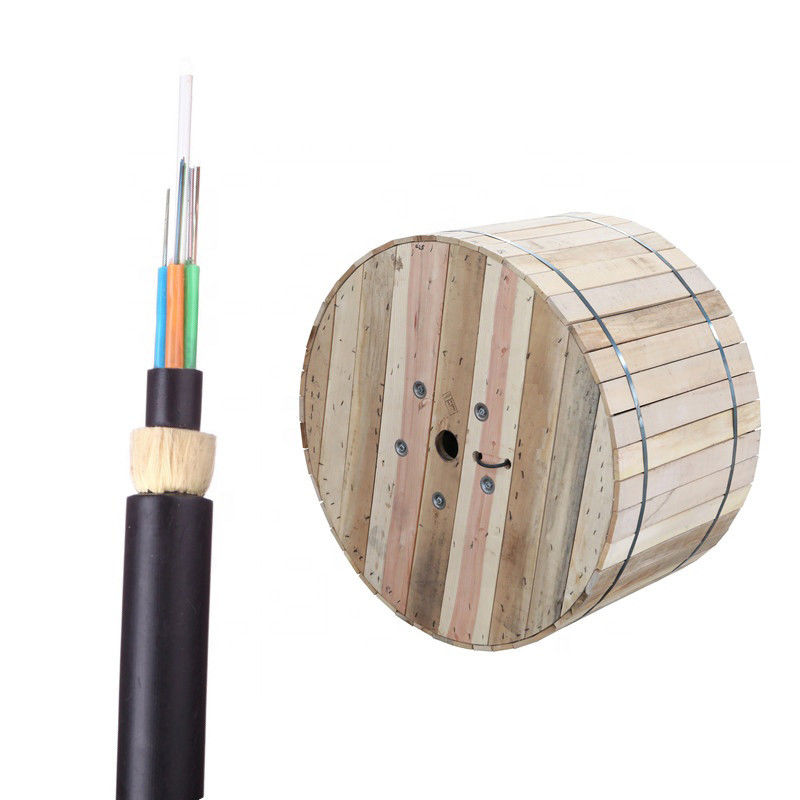

| Szczegóły pakowania: | drewniany bęben |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | T/T, L/C, West Union |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | ADSS | Dostawa: | EXW/FOB/CIF |
|---|---|---|---|
| Kraj pochodzenia: | Shenzhen | Średnica zewnętrzna: | 12,5 |
| High Light: | Wielorurowy kabel światłowodowy ADSS,optyczny kabel światłowodowy ADSS antenowy,samonośny kabel światłowodowy ADSS |
||

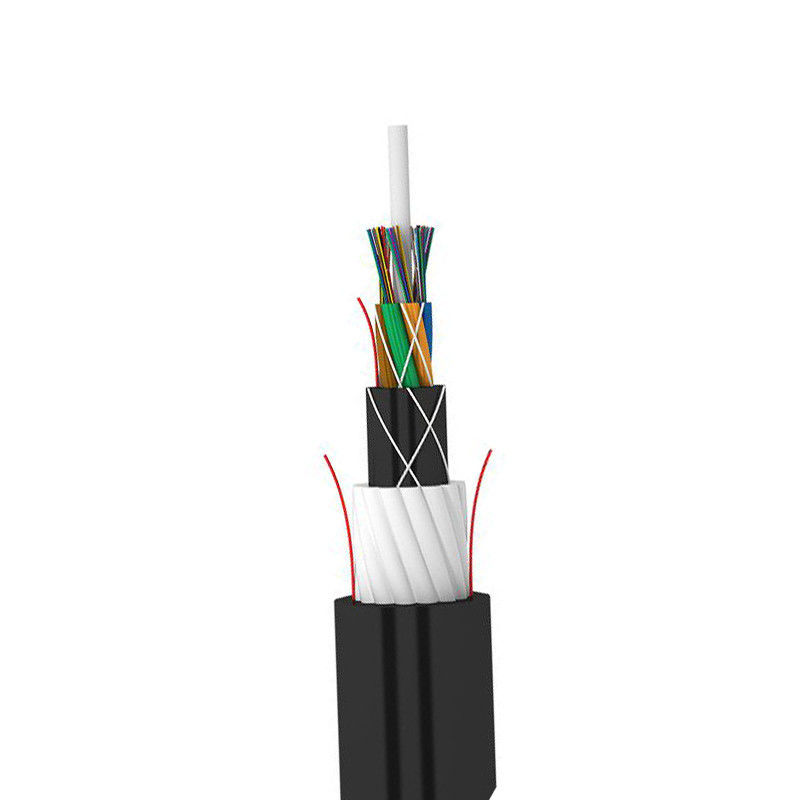

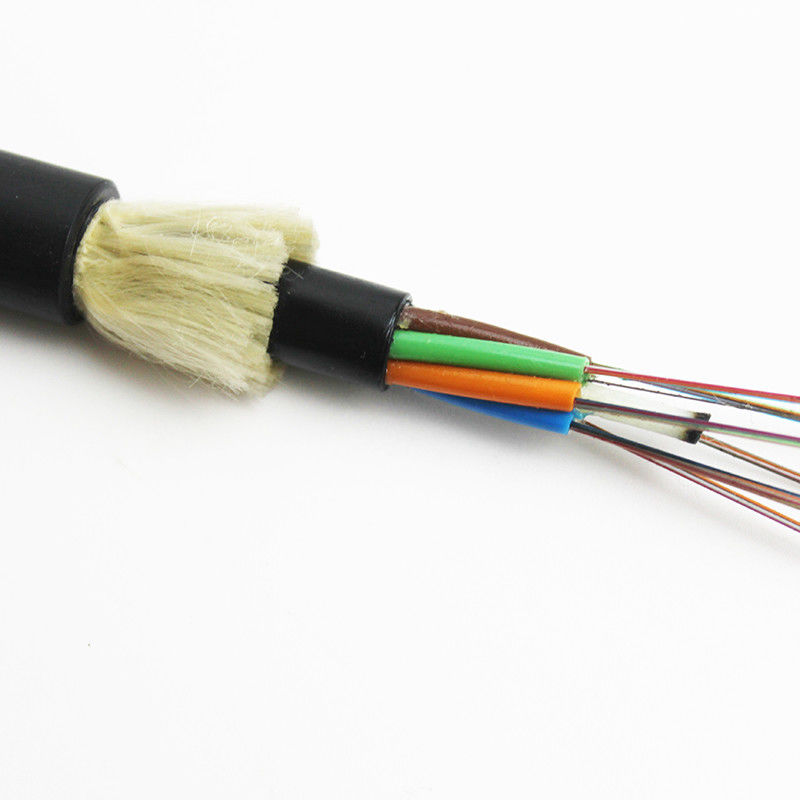

Samonośny kabel światłowodowy wielorurowy (MT) ADSS Aramid Yarn
Wszystkie dielektryczne samonośne kable antenowe (ADSS)
Kabel z luźną tubą z pojedynczą osłoną Zewnętrzny kabel światłowodowy ADSS
Opis dla wszystkich kabli światłowodowych dielektrycznych
Kable światłowodowe ADSS (All Dielectric Self Supported) są przeznaczone do instalacji napowietrznej między słupami, co pozwala uniknąć konieczności stosowania przewodu połączeniowego.Kable ADSS oferują niezbędną wytrzymałość na rozciąganie, aby podtrzymywać naprężenia powstające w tego typu instalacji, dzięki zastosowaniu aramidu, materiału zapewniającego doskonałe właściwości mechaniczne przy bardzo niskiej wadze.
W konstrukcji kabla wewnętrzne szklane włókna światłowodowe są podparte z niewielkim naprężeniem lub bez naprężeń, aby utrzymać niskie straty optyczne przez cały okres użytkowania kabla.Kabel jest pokryty płaszczem, aby zapobiec degradacji włókien przez wilgoć.Kurtka chroni również elementy wzmacniające polimer przed działaniem słonecznego światła ultrafioletowego.
Charakterystyka optyczna
| G.652 | G.655 | 50/125 μm | 62,5/125 μm | ||
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Przysłona numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | |||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||
Parametry techniczne
| Średnica zewnętrzna | ciężar naciąg kN | Ref.dzienne maks. naprężenie robocze kN | Maksymalne dopuszczalne napięcie robocze kN | Wytrzymałość na zerwanie kN | Element wytrzymałościowy CSA mm2 | Moduł sprężystości kN/mm2 | Współczynnik rozszerzalności cieplnej ×10-6/k | Odpowiednia rozpiętość (m) (standard NESC,m) | ||||
| Płaszcz PE | W pochwie | A | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
Funkcje dla kabla ADSS OFC
