| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | ADSS | Dostawa: | EXW/FOB/CIF |
|---|---|---|---|
| wewnętrzna osłona: | PE (polietylen) | Przepustowość (klasa A): | 850nm |
| High Light: | Zewnętrzny kabel światłowodowy ADSS,zewnętrzny kabel światłowodowy G655,62 |
||

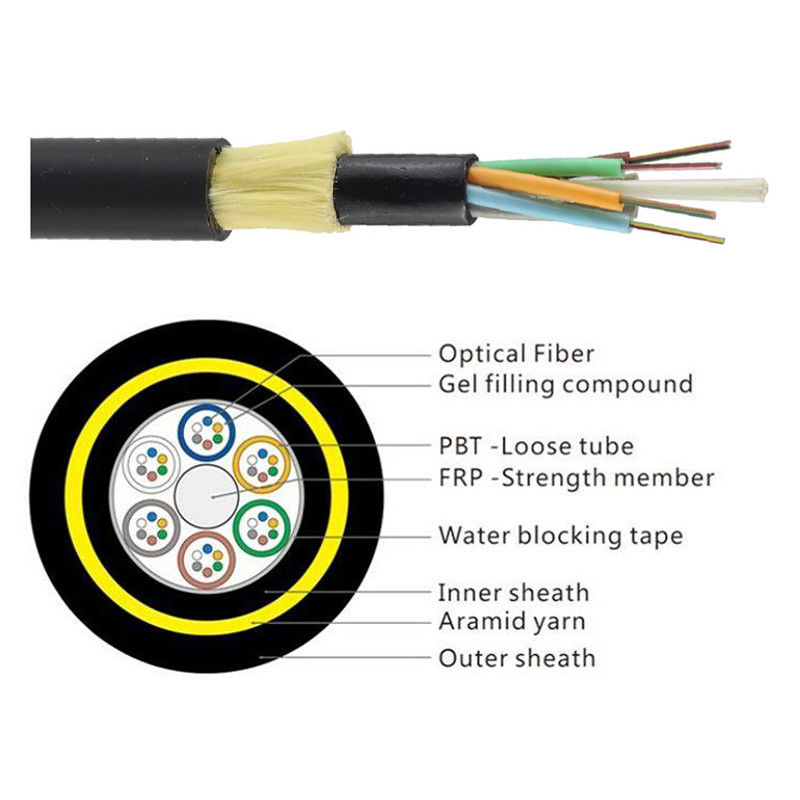

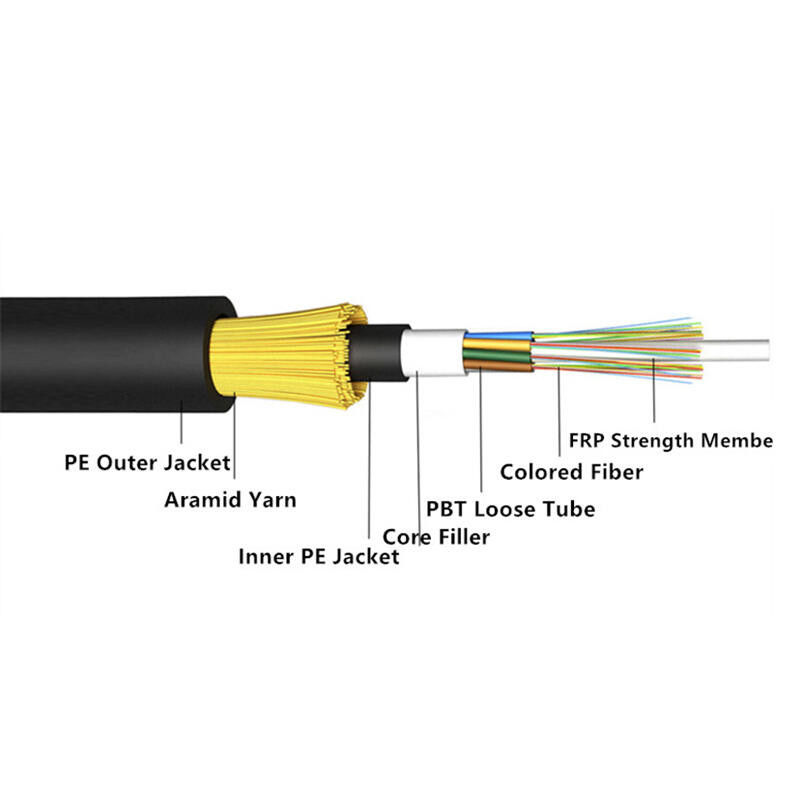

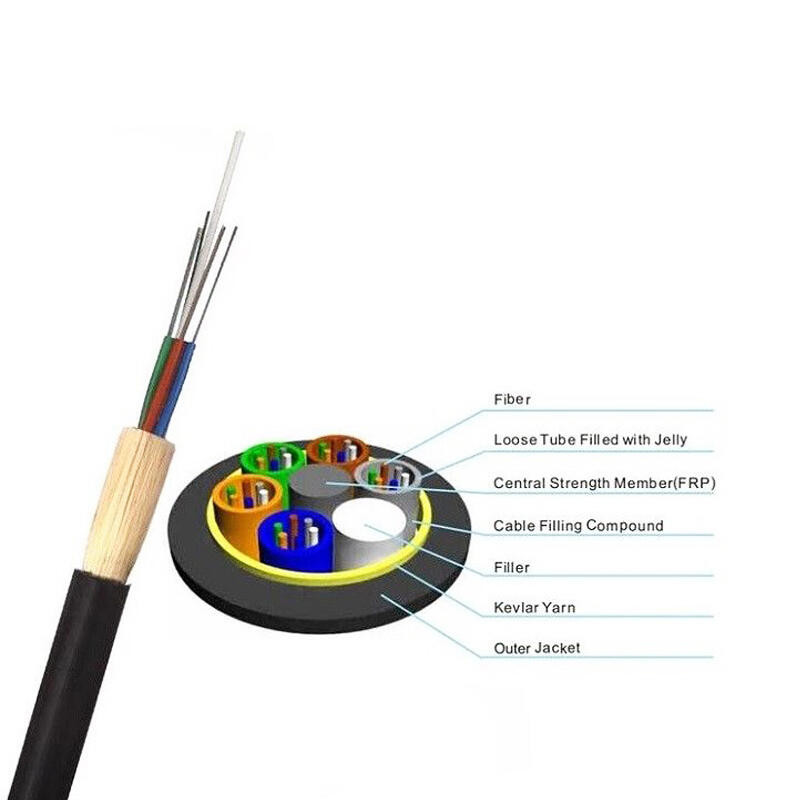

Całkowicie dielektryczny kabel samonośny (ADSS) to rodzaj kabla światłowodowego, który jest wystarczająco mocny, aby utrzymać się między konstrukcjami bez użycia przewodzących elementów metalowych.Jest używany przez przedsiębiorstwa energetyczne jako medium komunikacyjne, instalowany wzdłuż istniejących napowietrznych linii przesyłowych i często ma te same konstrukcje wsporcze, co przewody elektryczne.
Przy użyciu włókien jednomodowych i długości fal światła 1310 lub 1550 nanometrów możliwe są obwody o długości do 100 km bez wzmacniaków.Pojedynczy kabel może przenosić do 864 włókien.
| G.652 | G.655 | 50/125 μm | 62,5/125 μm | |||
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | |||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | ||||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | ||||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | |||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | ||||
| Przysłona numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | ||||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | ||||
| Średnica zewnętrzna | ciężar naciąg kN | Ref.dzienne maks. naprężenie robocze kN | Maksymalne dopuszczalne napięcie robocze kN | Wytrzymałość na zerwanie kN | Element wytrzymałościowy CSA mm2 | Moduł sprężystości kN/mm2 | Współczynnik rozszerzalności cieplnej ×10-6/k | Odpowiednia rozpiętość (m) (standard NESC,m) | ||||
| Płaszcz PE | W pochwie | A | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
