| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2km |

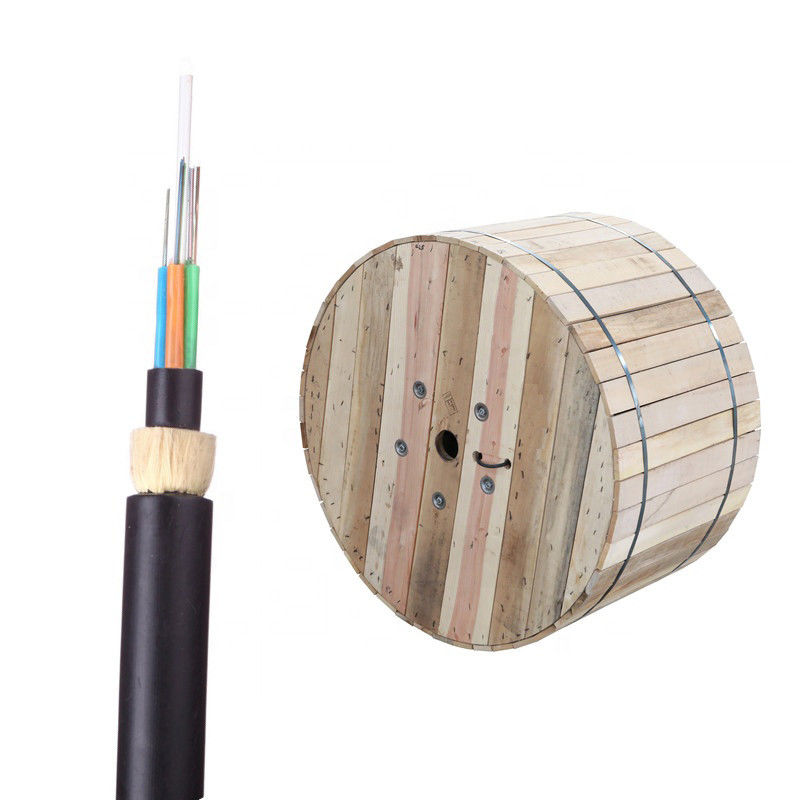

| Szczegóły pakowania: | drewniany bęben |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | T/T, L/C, West Union |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | ADSS | Dostawa: | EXW/FOB/CIF |
|---|---|---|---|
| Kraj pochodzenia: | Shenzhen | Średnica zewnętrzna: | 12,5 |
| High Light: | Dielektryczny kabel światłowodowy ADSS,samonośny kabel światłowodowy ADSS,kabel światłowodowy ADSS z podwójną osłoną |
||

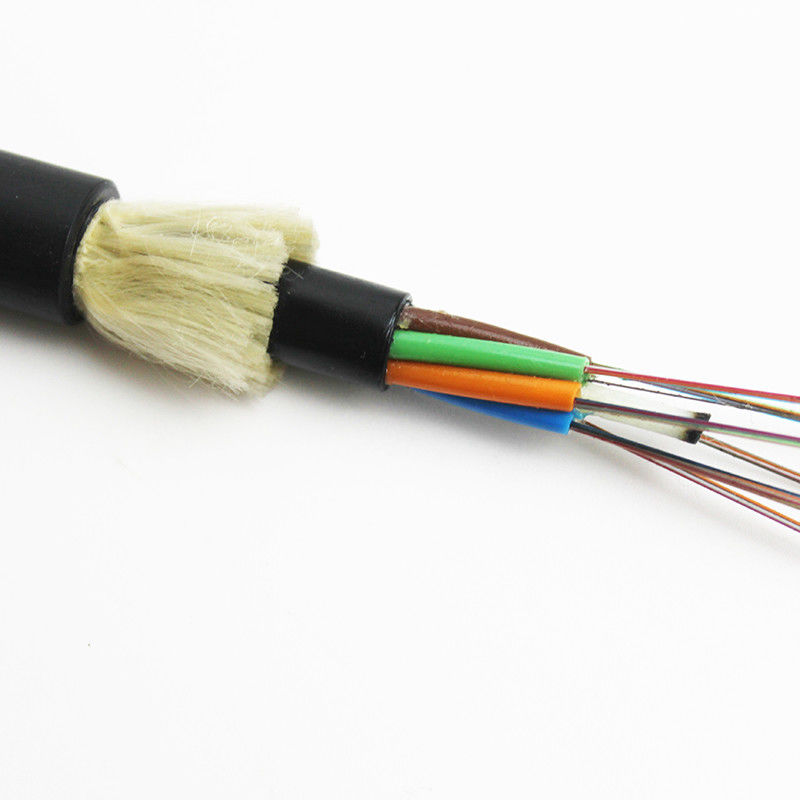

Wszystkie dielektryczne samonośne kable antenowe (ADSS)

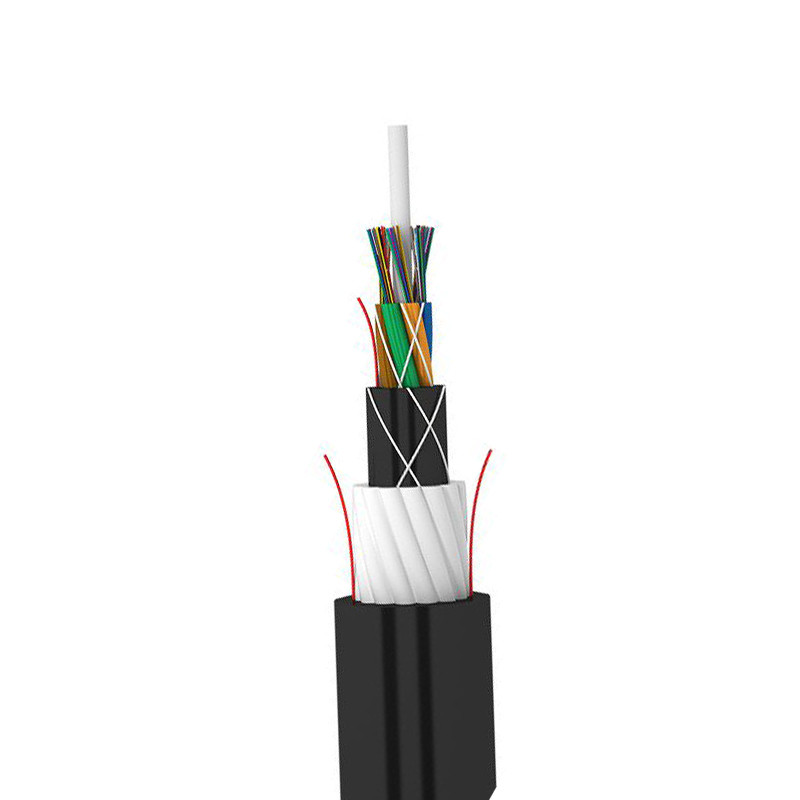

Kabel z luźną tubą z pojedynczą osłoną ADSS Zewnętrzny kabel światłowodowy
Opis dla wszystkich samonośnych dielektryków
ADSS lub całkowicie dielektryczny kabel samonośny to kabel, który nie wymaga metalowej żyły w zastosowaniach antenowych i jest powszechnie używany w pobliżu wysokiego napięcia.ADSS można z pewnością wdrożyć w przestrzeni komunikacyjnej, ale nie bez kilku trudnych konsekwencji.Po pierwsze, wcześniej zaplanowane miejsca złączy spawów muszą być użyte w ADSS, ponieważ złączki muszą być montowane na słupie.Eliminacja wiszącej żyły za pomocą ADSS jest korzystna z punktu widzenia kosztów, ale oznacza również, że nie można przywiązywać dodatkowych kabli do kabla ADSS, a wszystkie kable rozgałęzione i kable przyłączeniowe muszą być przymocowane bezpośrednio do słupa, ponieważ nie można wykonywać mocowań midspan .
Charakterystyka optyczna
| G.652 | G.655 | 50/125 μm | 62,5/125 μm | ||
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Apertura numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | |||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||
Parametry techniczne
| Średnica zewnętrzna | ciężar naciąg kN | Ref.dzienne maks. naprężenie robocze kN | Maksymalne dopuszczalne napięcie robocze kN | Wytrzymałość na zerwanie kN | Element wytrzymałościowy CSA mm2 | Moduł sprężystości kN/mm2 | Współczynnik rozszerzalności cieplnej ×10-6/k | Odpowiednia rozpiętość (m) (standard NESC,m) | ||||
| Pochwa PE | W pochwie | A | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
Funkcje światłowodu ADSS
