| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | OTDR-3302S | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| High Light: | Ręczne narzędzie do testowania światłowodów 1550nm,narzędzie do testowania światłowodów otdr 22dB,zestaw testowy do światłowodów RJ45 Ethernet |
||

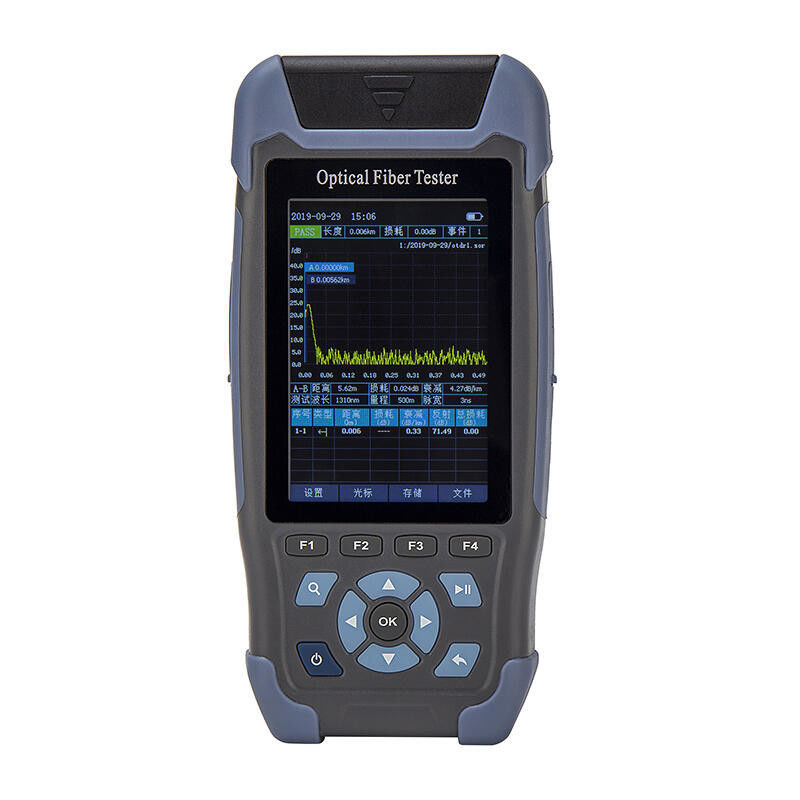

OTDR-3302S Mini Pro OTDR ma zastosowanie do budowy i konserwacji sieci FTTx i dostępu, do testowania punktu przerwania światłowodu, długości, utraty i automatycznego wykrywania światła wejściowego, automatycznego testu za pomocą jednego klawisza.Tester jest kompaktowy z 3,5-calowym kolorowym ekranem LCD, nową plastikową obudową, odpornym na wstrząsy i upadki.Tester łączy również 8 funkcji z wysoce zintegrowanym OTDR, mapami zdarzeń, stabilnym źródłem światła, miernikiem mocy optycznej, wizualnym lokalizatorem uszkodzeń, korektą sekwencji kabli, pomiarem długości kabli i funkcjami oświetlenia.Może szybko wykryć punkt przerwania, uniwersalne złącze, pamięć wewnętrzną 600, kartę TF, pamięć USB i wbudowaną baterię litową 4000 mAh, ładowanie USB.To dobry wybór do długotrwałej pracy w terenie.

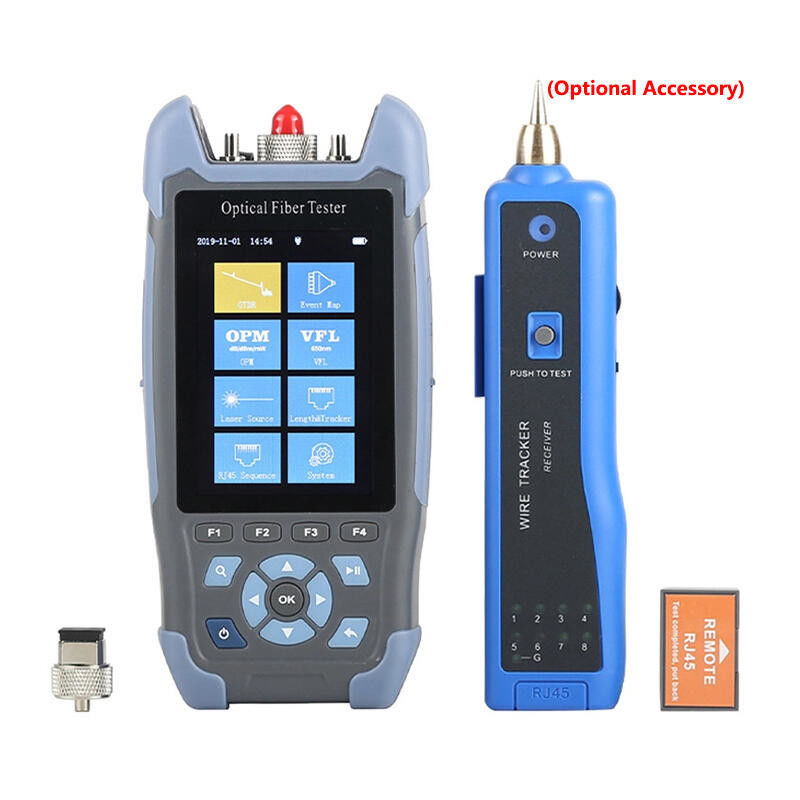

9 funkcji w 1 urządzeniu
OTDR: 1310/1550nm, 24/22dB, 5m~60K
Mapa wydarzeń (podobna do EXFO iOLM
Miernik mocy optycznej: -50 ~ + 26dB
Optyczne źródło światła: 1310/1550nm,>-5dB
Wizualny lokalizator uszkodzeń: >=10m
Sekwencja kabla Ethernet RJ45
Odległość kabla Ethernet RJ45Lokalizator kabli Ethernet RJ45
Lampka ledowa
Rozwiązywanie problemów na ostatnim etapie FTTx
Testowanie łącza punkt-punkt
Testowanie sieci CATV
|
Mini-Pro OTDR |
||
|
Model |
OTDR-3302S |
|
|
Długość fali |
1310nm/1550nm±20nm |
|
|
Typ włókna |
Włókno G.652 SM |
|
|
Zakres dynamiczny |
24dB/22dB |
|
|
Zakres testowy |
5m ~ 60km |
|
|
Strefa niewidomych wydarzeń |
3m |
|
|
Strefa niewidomych ATT |
8m |
|
|
Szerokość impulsu |
3ns ~ 10us |
|
|
Dokładność zakresu |
± (1m+Interwał próbkowania +0,005%*Odległość testowa) |
|
|
Dokładność strat |
±0,2dB/dB |
|
|
Punkty pobierania próbek |
16k~128k |
|
|
Rozdzielczość próbkowania |
0,05m~8m |
|
|
Dokładność odbicia |
±3dB |
|
|
Przechowywanie danych |
Wewnętrzny:≥600, zewnętrzne: karta TF |
|
|
Poziom bezpieczeństwa lasera |
Klasaⅱpoziom |
|
|
Format pliku |
Standardowy format pliku SOR |
|
|

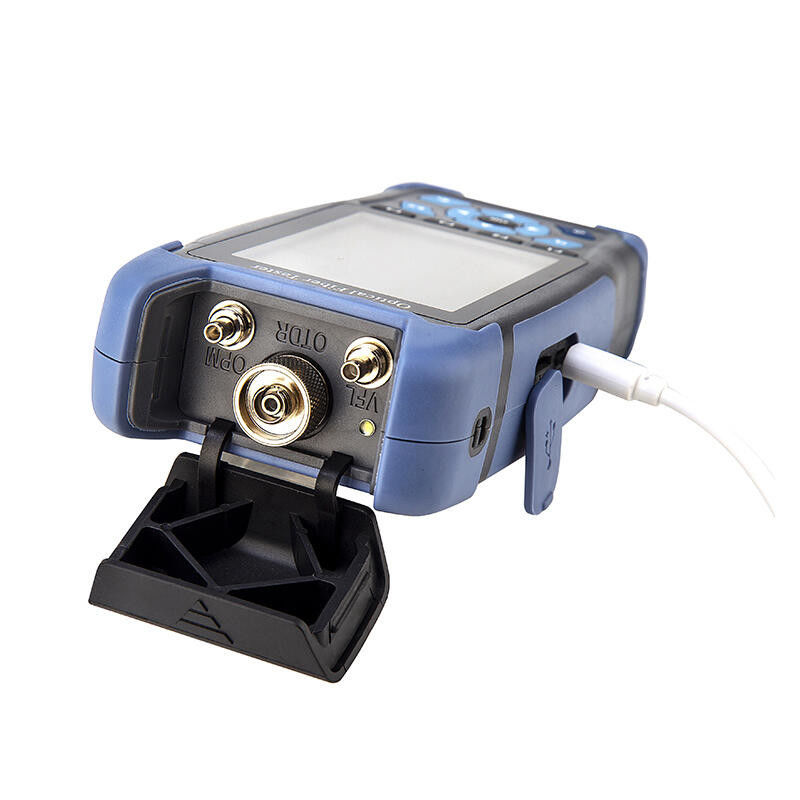

Złącze |
FC/UPC (wymienne SC, ST) |
|
|
Miernik mocy optycznej |
||
|
Zakres fal |
800nm~1700nm |
|
|
Typ interfejsu |
Uniwersalny FC/SC/ST |
|
|
Zakres testowy |
-50dBm~+26dBm |
|
|
Niepewność |
±5% |
|
|
Identyfikacja częstotliwości |
CW/270/330/1k/2kHz |
|
|
Kalibracja długości fali |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
Optyczne źródło światła |
||
|
Typ LD |
FP-LD |
|
|
Długość fali wyjściowej |
1550nm±20nm |
1310nm/1550nm±20nm |
|
Moc wyjściowa |
≥-5dBm |
|
|
Częstotliwość modulacji |
270/330/1k/2kHz |
|
|
Stabilność |
CW, ±0,5 dB/15 min (test po 15 min podgrzewania) |
|
|
Złącze |
FC/UPC (wymienne SC, ST) |
|
|
VFL |
||
|
Długość fali pracy |
650nm±20nm |
|
|
Moc wyjściowa |
≥10mW |
|
|
Tryb |
CW/1Hz/2Hz |
|
|
Złącze |
FC/SC/ST |
|
|
Pomiar długości kabla RJ45 |
||
|
Zakres testowy |
1000m |
|
|
Inne parametry |
||
|
Wyświetlacz |
3,5-calowy kolorowy wyświetlacz LCD |
|
|
Interfejs danych |
Micro USB |
|
|
Dysk zewnętrzny |
Karta TF |
|
|
Zasilacz |
Akumulator litowo-polimerowy: 3,7 V, 4000 mAh, zasilacz: 5 V DC, 2 A |
|
|
Żywotność baterii |
Czuwanie>20h, Czas pomiaru>12h |
|
|
temperatura robocza |
-10℃~+50℃ |
|
|
Temperatura przechowywania |
-40℃~+70℃ |
|
|
Wilgotność względna |
0 ~ 95% bez kondensacji |
|
|
Waga |
≤350g |
|
|
Wymiar |
173mm*82mm*37mm |
|
Notatka:
1. Temperatura testu 25 ℃ ± 2 ℃, maksymalna szerokość impulsu, średni czas ≥ 3 min.
2. Warunki testowe strefy ślepej na zdarzenia to minimalny zasięg, minimalna szerokość impulsu, utrata odbicia na końcu optycznym ≥45dB, wartość typowa.
|
NIE |
Nazwa |
Ilość |
Uwaga |
|
1 |
Gospodarz |
1 |
Zawiera baterię |
|
2 |
Adapter |
1 |
|
|
3 |
Linia danych |
1 |
|
|
4 |
CD (oprogramowanie analityczne, instrukcja obsługi) |
1 |
|
|
5 |
Instrukcja obsługi |
1 |
|
|
6 |
Złącze SC/UPC |
1 |
|
|
7 |
Certyfikacja kalibracji |
1 |
|
|
8 |
Świadectwo Kwalifikacji/Karta Gwarancji Serwisowej |
1 |
|
|
9 |
Plastry czystej bawełny |
10 |
|
|
10 |
Torba na instrumenty |
1 |
|
