| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | VFL-2105 | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| Podkreślić: | Wizualny lokalizator uszkodzeń 30mw,wizualny lokalizator uszkodzeń VFL,optyczny lokalizator uszkodzeń 650nm; |
||

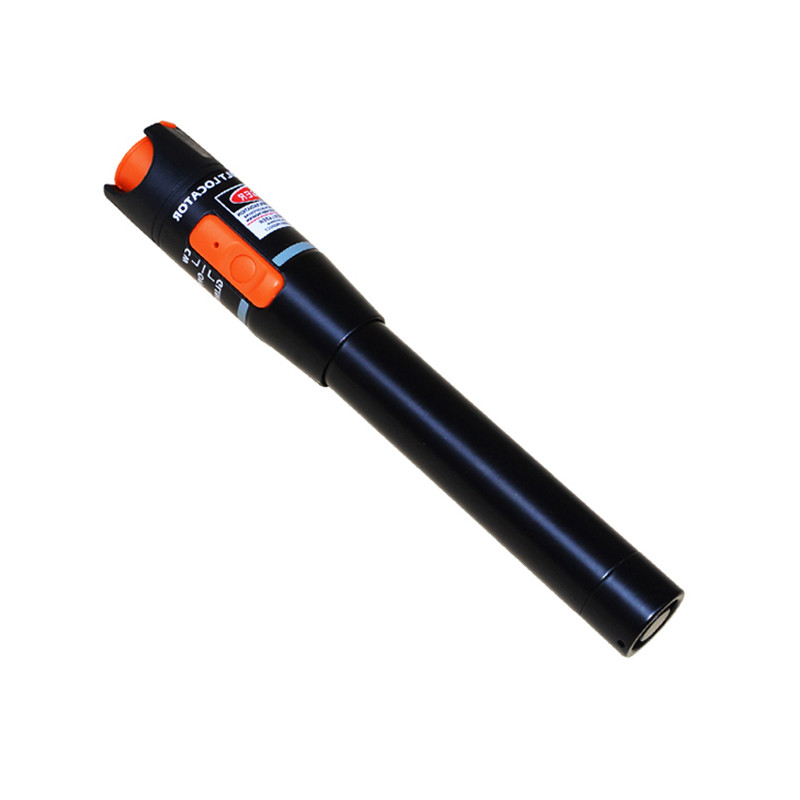

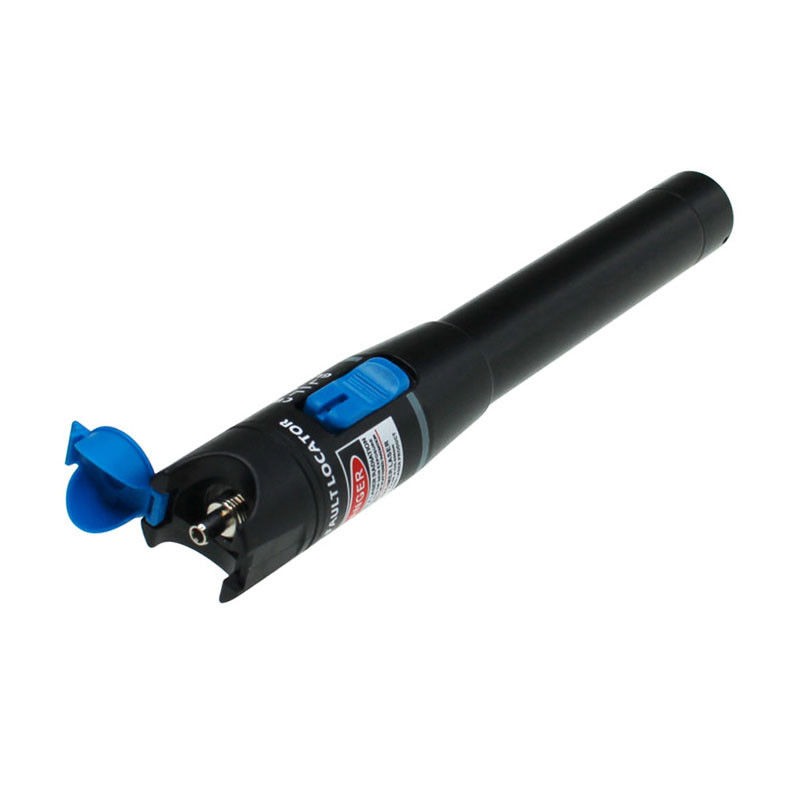

Wizualny lokalizator uszkodzeń jest obecnie jednym z najczęściej używanych urządzeń do testowania światłowodów do śledzenia światłowodów, sprawdzania ciągłości światłowodów i znajdowania usterek, takich jak przerwy, złe spawy i ciasne, ostre zagięcia w kablu światłowodowym.Najpopularniejszymi wizualnymi lokalizatorami uszkodzeń są VFL w kształcie długopisu i ręczny VFL, które pokazano odpowiednio na poniższym rysunku.Niezależnie od tego, czy instalujesz nowe łącza światłowodowe, czy rozwiązywasz problemy z istniejącą siecią, im szybciej zlokalizujesz problem, tym szybciej go naprawisz.Aby zlokalizować uszkodzenia w kablach światłowodowych w krótkim czasie, różnych testerów światłowodów jest zapraszanych do lokalizowania uszkodzeń kabla światłowodowego, takich jak OTDR (optyczny reflektometr w dziedzinie czasu).Jednak OTDR ma martwą strefę podczas testów.Inny prosty i użyteczny tester, który może pracować w martwej strefie OTDR-a, jest zwykle używany do pracy jako akcesorium OTDR-a.Jest znany jako VFL (wizualny lokalizator usterek), który może również działać samodzielnie, aby w niektórych sytuacjach zlokalizować usterki w kablu światłowodowym w sposób oszczędzający czas
Jasnoczerwony laser przy 650 nm.
Praca pulsacyjna i CW.
Standardowe baterie alkaliczne AA.
Szybko zlokalizuj uszkodzony punkt.
Wytrzymała i wodoodporna konstrukcja.

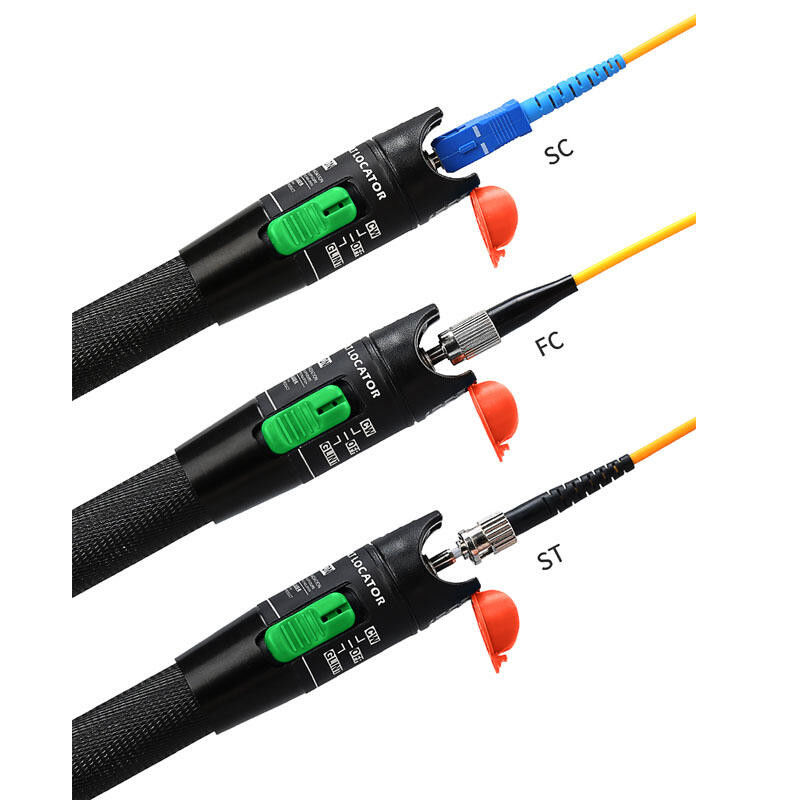

Uniwersalne złącze 2,5 mm.
VFL jest bardzo łatwy w użyciu.Kroki korzystania z VFL są przedstawione w następujący sposób:
Krok pierwszy: zdejmij plastikowe osłony złączy z obu końców testowego kabla światłowodowego.
Krok drugi: podłącz optyczny lokalizator uszkodzeń światłowodu na jednym końcu światłowodu.Naciśnij przycisk testera i obserwuj, że światło emanuje z drugiego końca światłowodu.Daje to prosty wskaźnik ciągłości łącza światłowodowego.
Krok trzeci: powtórz z kilkoma innymi włóknami.Sprawdź, czy nie widać światła wyciekającego z wadliwego połączenia.Może to ilustrować prosty sposób wizualnego wyszukiwania wad uszkodzonych splotów lub połączeń.
Krok czwarty: odłącz cały sprzęt, załóż plastikowe osłony z powrotem na końcówki złączy i przywróć wszystko do stanu sprzed rozpoczęcia zajęć praktycznych, aby następna grupa mogła w pełni wykonać zadanie praktyczne
|
Produkt |
VFL-2105 |
|
Moc wyjściowa* |
>10mW |
|
Odległość dynamiczna** |
>10km |
|
Długość fali |
650nm ± 20nm |
|
Tryb pracy |
Impulsowe (2Hz) i CW |
|
Złącze |
2,5 mm UPP (lub dostosuj 1,25 mm UPP) |
|
Rozmiar (wys. * szer. * gł.) |
175mm * 26mm * 26mm |
|
Waga |
80g |
1. Testowany przez miernik mocy optycznej FOD1205H 650nm
2. Ludzkie oczy min.czułość -120dBm i 10dB/km strata 650nm w światłowodzie
