| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | Rozdzielacz rur stalowych | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| High Light: | Rozdzielacz rur stalowych 1x2,rozdzielacz rur stalowych 1650NM,rozdzielacz światłowodowy plc 1x8 |
||

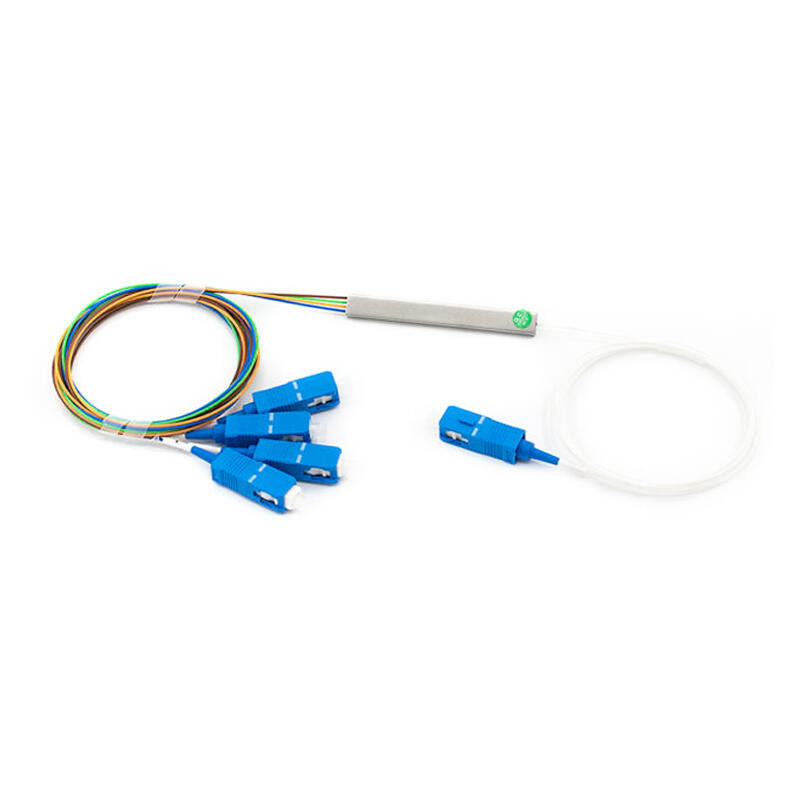

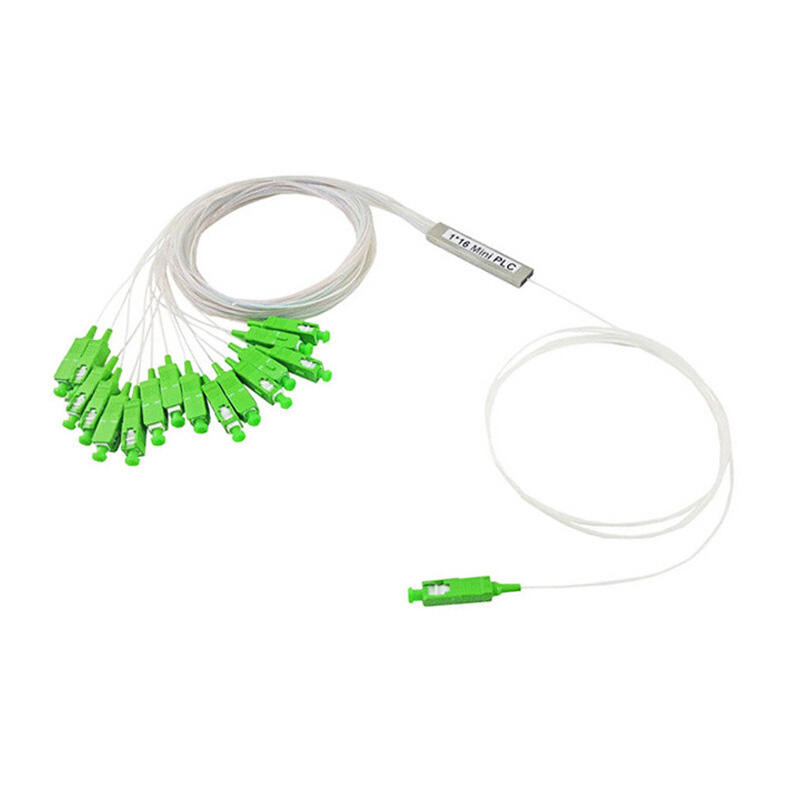

Rozdzielacz planarnego obwodu fal świetlnych (PLC) jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodów optycznych z krzemionki.Charakteryzuje się niewielkimi rozmiarami, wysoką niezawodnością, szerokim zakresem długości fal roboczych i dobrą jednorodnością między kanałami i jest szeroko stosowany w sieciach PON do realizacji optycznego podziału mocy sygnału.Dostarczamy całe serie produktów splitterów 1xN i 2xN, które są dostosowane do konkretnych zastosowań.Wszystkie produkty spełniają wymagania GR-1209-CORE i GR-1221-CORE.
Tabela 1 – Rozgałęźnik PLC 1×N
| Parametry | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Długość fali roboczej (nm) | 1260～1650 | ||||||
| Typ włókna | G657A1 lub określony przez klienta | ||||||
| Tłumienie wtrąceniowe (dB) (klasa P/S) | 3.8/4.0 | 7,1/7,3 | 10,2/10,5 | 13,5/13,7 | 17/17,4 | 20./20.4 | 23,8/24,2 |
| Jednolitość strat (dB) | 0,4 | 0,6 | 0,8 | 1.2 | 1,5 | 2 | 2,5 |
| Strata zależna od polaryzacji (dB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 |
| Strata odbicia (dB) (klasa P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Kierunkowość (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Strata zależna od długości fali (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Stabilność temperatury (-40～85 ℃) (dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temperatura pracy (℃) | -40～85 | ||||||
| Temperatura przechowywania (℃) | -40～85 | ||||||
| Wymiary urządzenia (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | Nie dotyczy |
| Wymiary minimodułu (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | Nie dotyczy |

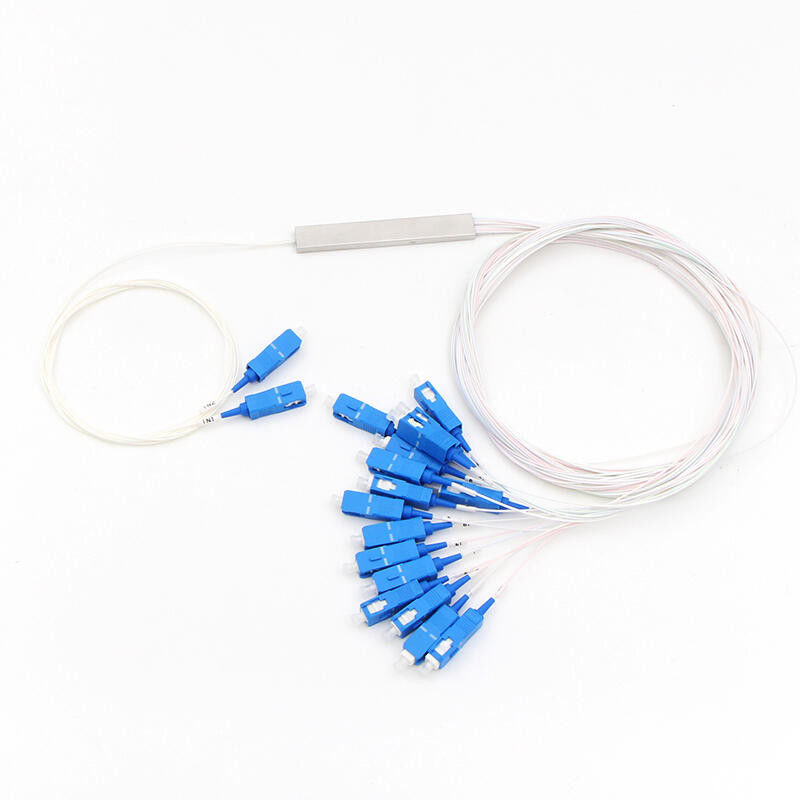

Tabela 2 – Rozgałęźnik PLC 2×N
| Parametry | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Długość fali roboczej (nm) | 1260～1650 | |||||
| Typ włókna | G657A1 lub określony przez klienta | |||||
| Tłumienie wtrąceniowe (dB) (klasa P/S) | 4 | 7,6 | 11 | 14,4 | 17,5 | 21 |
| Jednolitość strat (dB) | 0,6 | 1 | 1.2 | 1,5 | 1,8 | 2.2 |
| Strata zależna od polaryzacji (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Strata odbicia (dB) (klasa P/S) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Kierunkowość (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Strata zależna od długości fali (dB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Stabilność temperatury (-40～85 ℃) (dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| Temperatura pracy (℃) | -40～85 | |||||
| Temperatura przechowywania (℃) | -40～85 | |||||
| Wymiary urządzenia (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Wymiary minimodułu (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
