| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | SC FC ST MU LC | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| High Light: | Rozdzielacz światłowodowy GPON 1x4,rozdzielacz światłowodowy 1x4 1x8,1x2 rozdzielacz optyczny 1650nm |
||

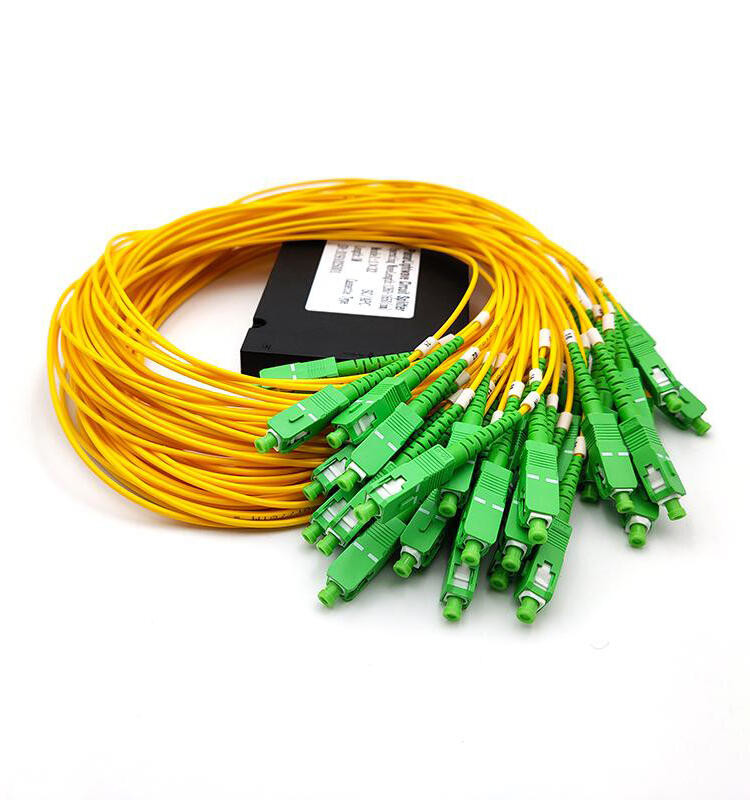

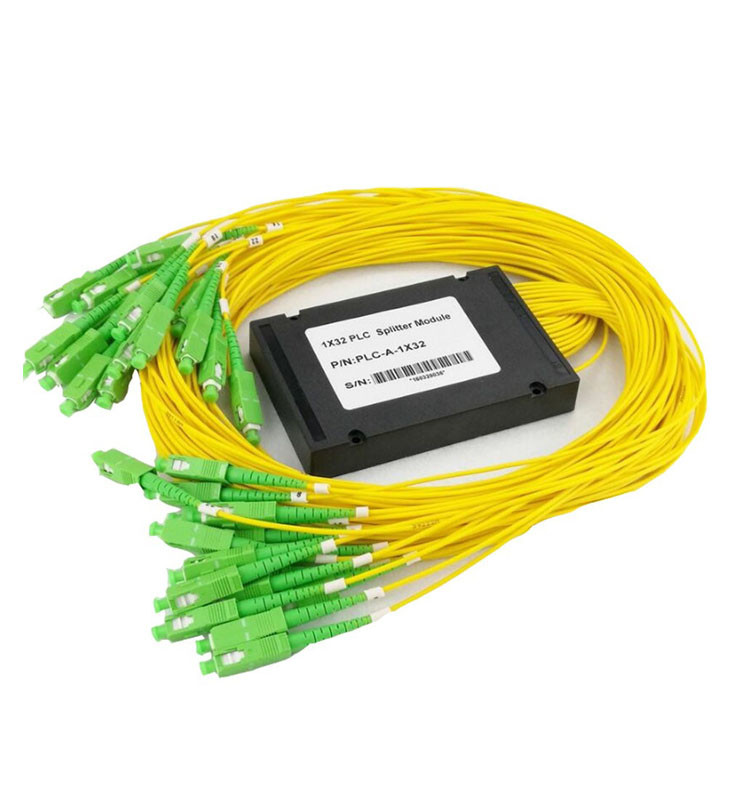

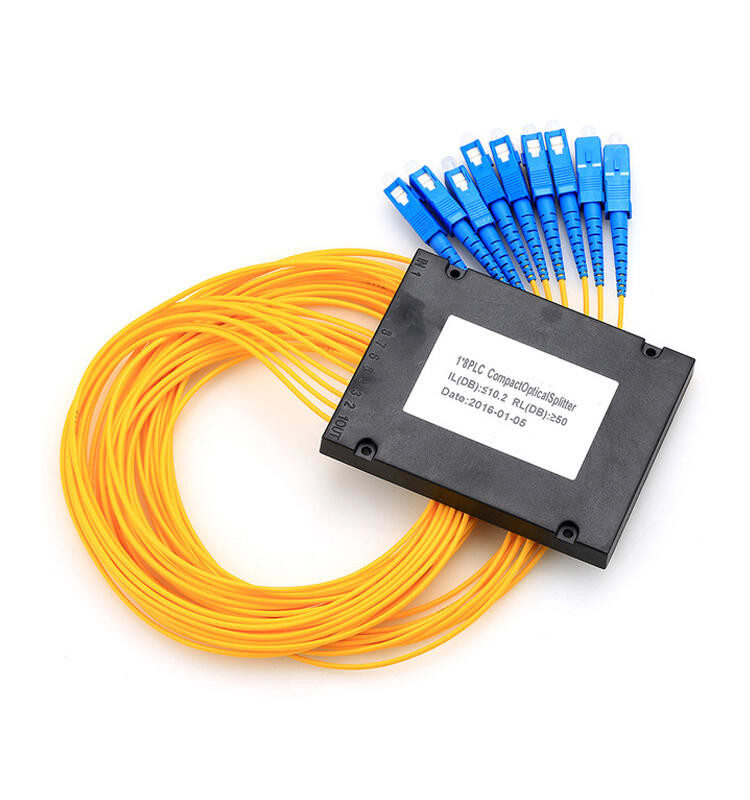

Rozdzielacz światłowodowy PLC FTTH GPON ABS Box
Opis
Rozgałęźniki PLC (Planar Lightwave Circuit) to rozgałęźniki jednomodowe z równomiernym podziałem między jednym włóknem wejściowym a wieloma włóknami wyjściowymi.Dostępne liczby podziałów to: 1x4, 1x8, 1x16 i 1x32.Splittery PLC są dostępne ze światłowodami jednomodowymi o luźnej tubie 900 µm i są zakończone lub niezakończone zgodnie z Twoimi potrzebami.Niezłączone rozgałęźniki PLC są dostarczane bez złączy, co ułatwia łączenie lub łączenie.Złączone rozdzielacze PLC są dostępne z wybranymi złączami światłowodowymi: LC / UPC, LC / APC, SC / UPC, SC / APC, FC / UPC, FC / APC i ST / UPC.
Cechy
Niska strata wtrąceniowa
Niski PDL
Kompaktowa konstrukcja
Dobra jednorodność między kanałami
Szeroka długość fali roboczej:
Od 1260nm do 1650nm
Szeroka temperatura pracy:
Od -40 ℃ do 85 ℃
Wysoka niezawodność i stabilność
Podanie
Systemy FTTX
Sieci PON
Łącza CATV
Dystrybucja sygnału optycznego
Zgodność
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
Specyfikacje
Tabela 1 – Rozgałęźnik PLC 1×N
|
Parametry |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
Długość fali roboczej (nm) |
1260～1650 |
||||||
|
Typ włókna |
G657A1 lub określony przez klienta |
||||||
|
Strata wtrąceniowa (dB)(Klasa P/S) |
3.8/4.0 |
7,1/7,3 |
10,2/10,5 |
13,5/13,7 |
17/17,4 |
20./20.4 |
23,8/24,2 |
|
Jednolitość strat (dB) |
0,4 |
0,6 |
0,8 |
1.2 |
1,5 |
2 |
2,5 |
|
Strata zależna od polaryzacji (dB) |
0,2 |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
|
Strata powrotna (dB) (Klasa P/S) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Kierunkowość (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
Strata zależna od długości fali (dB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Stabilność temperatury (-40～85 ℃)(dB) |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Temperatura robocza (℃) |
-40～85 |
||||||
|
Temperatura przechowywania (℃) |
-40～85 |
||||||
|
Wymiary urządzenia (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
Nie dotyczy |
|
Wymiary modułu (mm) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
Wymiary minimodułu (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
Nie dotyczy |
Tabela 2 – Rozgałęźnik PLC 2×N
|
Parametry |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Długość fali roboczej (nm) 1260～1650 |
|
|
|
|
|
|
|
Typ włókna G657A1 lub określony przez klienta |
|
|
|
|
|
|
|
Strata wtrąceniowa (dB)(Klasa P/S) |
4 |
7,6 |
11 |
14,4 |
17,5 |
21 |
|
Jednolitość strat (dB) |
0,6 |
1 |
1.2 |
1,5 |
1,8 |
2.2 |
|
Strata zależna od polaryzacji (dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Strata powrotna (dB) (Klasa P/S) |
0,2 |
0,2 |
0,3 |
0,3 |
0,4 |
0,4 |
|
Kierunkowość (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Strata zależna od długości fali (dB) |
0,3 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Stabilność temperatury (-40~ |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
|
Temperatura robocza (℃) |
-40～85 |
|
|
|
|
|
|
Temperatura przechowywania (℃) |
-40～85 |
|
|
|
|
|
|
Wymiary urządzenia (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
Wymiary modułu (mm) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
Wymiary minimodułu (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
