| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | FOSC-5005H | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| Ciśnienie atmosferyczne: | 70~106Kpa | stopień ochrony: | IP 68 |
| High Light: | Złącze światłowodowe IP 68,złącze światłowodowe 144 rdzeń,obudowa złącza światłowodowego 3 wyjścia; |
||

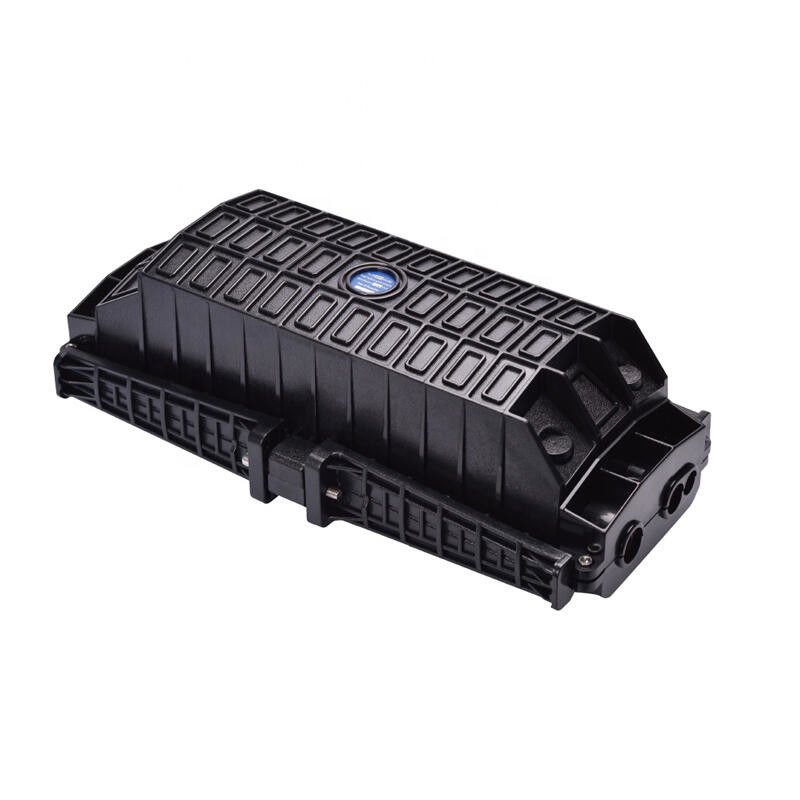

Mufa światłowodowa FOSC-5005H to mufa pozioma lub liniowa, 3 wloty i 3 wyloty.Należy do mechanicznego systemu zamykania złączy uszczelnienia ciśnieniowego i jest szeroko stosowany do zakończeń komunikacyjnych kabli światłowodowych.
Zamknięcie światłowodowe jest elementem pasywnym, który może zapewnić doskonałą ochronę miejsca spawania światłowodu.Dostępne są montaż napowietrzny, montaż rurociągów i zakopanie pod ziemią.Zamknięcie typu Inline jest również nazywane zamknięciem poziomym.Wejście i wyjście znajdują się po obu stronach.Zamknięcie inline jest bardziej odpowiednie do aplikacji szkieletowych.Faso zapewnia różne kształty zamknięcia typu Inline.Wszystkie oferowane przez nas zamknięcia charakteryzują się doskonałą wydajnością uszczelniania.Wysokiej jakości tworzywo sztuczne zapewnia również trwałość niezależnie od tego, czy zamknięcie znajduje się w powietrzu, w rurociągu lub pod ziemią.
Łatwy w montażu
Montaż na antenie i na ścianie.
Nadaje się do kabli Φ5mm ~ Φ23mm
Montaż anten, pod ziemią, rurociągów, włazów, otworów ręcznych
Stopień ochrony osiąga IP 68
Zamknięcie ma małą objętość, dużą pojemność i wygodną konserwację.
Obudowa zamknięcia wykonana jest z wysokiej jakości tworzyw konstrukcyjnych i charakteryzuje się dobrą odpornością na erozję w stosunku do soli kwasów i zasad, przeciwdziała starzeniu, a także gładkim wyglądem i niezawodną strukturą mechaniczną.
Konstrukcja mechaniczna jest niezawodna i ma odporność na dzikie środowisko i intensywne zmiany klimatyczne oraz poważne środowisko pracy.

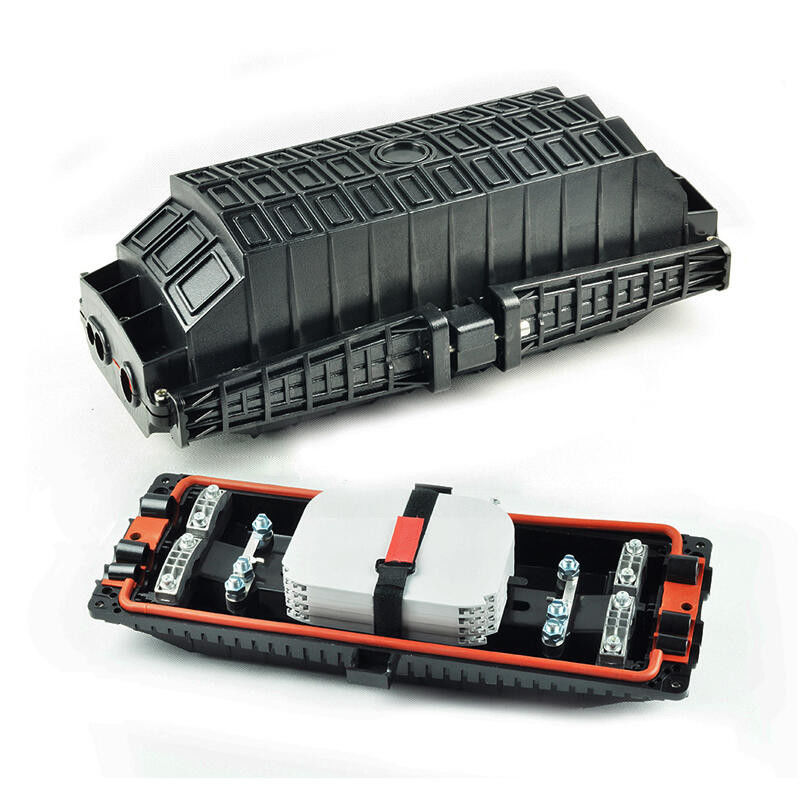

Tacki spawów (FOST) wewnątrz zamknięcia można obracać jak broszury i mają odpowiedni promień krzywizny oraz miejsce na nawinięcie światłowodu, aby zapewnić promień krzywizny dla nawijania optycznego 40 mm.Każdy kabel optyczny i włókno można obsługiwać indywidualnie.
Dostosuj się do temperatury otoczenia od -40 ℃ do + 65 ℃
Temperatura pracy: -40 ℃ do + 60 ℃
Ciśnienie atmosferyczne: 70~106Kpa
Wydajność zgrzewania w normalnej temperaturze: 72h, wewnętrzne ciśnienie powietrza 70Kpa, bez spadku.
Wydajność uszczelniania w wysokiej temperaturze: 60 ℃ 168 h, wewnętrzne ciśnienie powietrza 70 Kpa, bez spadku.
Wytrzymałość na rozciąganie: 1000N
Wytrzymałość na ściskanie: 2000N/10cm2 w ciągu 1 minuty
Rezystancja izolacji: ponad 10MΩ między częściami metalowymi lub między częściami metalowymi a ziemią
Wytrzymałość dielektryczna: 15KV DC, 2min, bez iskrzenia i łuku latającego
Życie zawodowe: ponad 20 lat
Nadaje się do włókien pęczkowych i wstążkowych.
Montaż na antenie, pod ziemią, na ścianie, na otworze ręcznym, na słupie i na kanale
| Rzeczy | Ilość | Stosowanie | Uwagi |
| Mieszkania | 1 zestaw | Ochrona spawów światłowodowych w całości | Średnica wewnętrzna: 378*136 (mm) |
| Włóż płytkę | 2 pary | Mocowanie obudowy | 175*56*30 (mm) |

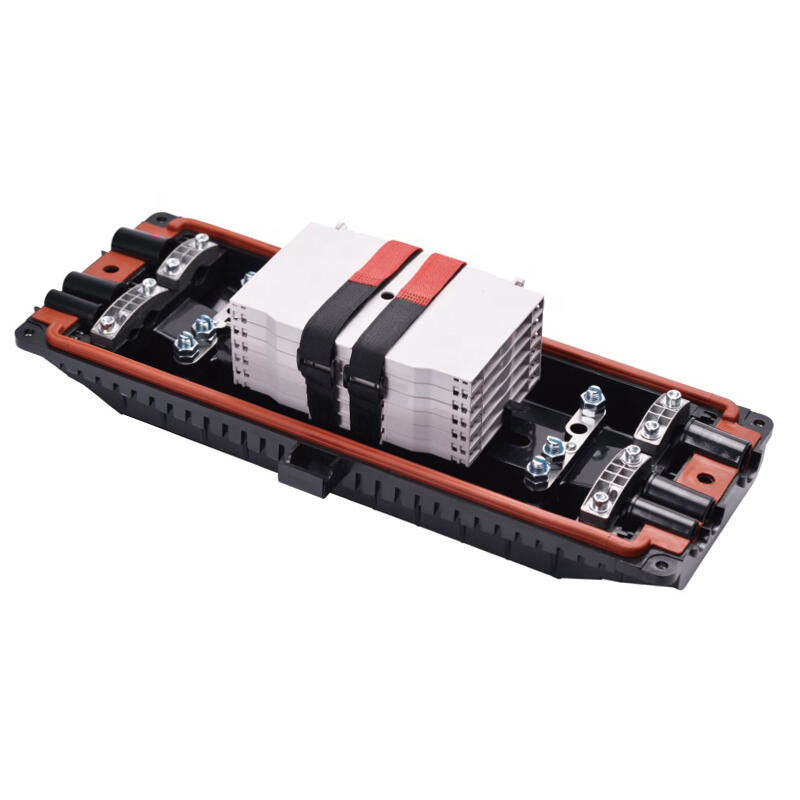

| Taca spawów (FOST) | Maks.8 sztuk (kiść) | Mocowanie termokurczliwego rękawa ochronnego i mocowanie włókien | Grono: 12, 24 (rdzenie) |
| lub 6 sztuk (wstążka) | Wstążka: 6 sztuk | ||
| Fundacja | 1 zestaw | Mocowanie kabla światłowodowego, wzmocnionego rdzenia i FOST | Nie dotyczy |
| Mocowanie uszczelnienia | 1 zestaw | Uszczelnienie między pokrywą FOSC a dnem FOSC | Nie dotyczy |
| Wtyczka portu | 6 sztuk | Uszczelnianie pustych portów | Nie dotyczy |
| Zawór do testowania ciśnienia | 1 zestaw | Po wstrzyknięciu powietrza służy do prób ciśnieniowych i prób szczelności | Konfiguracja zgodnie z wymaganiami |
| Urządzenie wyprowadzające uziemienie | 1 zestaw | Wyprowadzanie metalowych elementów kabla światłowodowego w FOSC do połączenia uziemiającego | Konfiguracja zgodnie z wymaganiami |
|
|
|||
|
Urządzenie wyprowadzające uziemienie |
1 zestaw |
Wyprowadzanie metalowych elementów kabla światłowodowego w FOSC do połączenia uziemiającego |
Konfiguracja zgodnie z wymaganiami |
| Wymiary zewnętrzne (dł. * szer. * wys.) | 450mm*220mm*160mm |
| Waga (bez pudełka zewnętrznego) | 3100g -3800g |
| Liczba portów wlotowych / wylotowych | 3 porty wejściowe 3 porty wyjściowe |
| Średnica kabla światłowodowego | Φ5mm - Φ23mm |
| Pojemność FOSC | Bunchy: 12 rdzeni - 288 rdzeni |
| Wstążka: 72 rdzenie - 288 rdzeni |
