| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 10 SZTUK |
| Szczegóły pakowania: | TORBA PP, PUDEŁKO WEWNĘTRZNE, PUDEŁKO ZEWNĘTRZNE |
| Czas dostawy: | 2-7 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 800 000 |
| Model nr.: | FOSC-1021H | Dostawa: | KIESZONKA NA ZEGAREK |
|---|---|---|---|
| Liczba portów wlotowych/wylotowych: | 1 Port owalny 8 Port okrągły | Średnica kabla światłowodowego: | 5mm~38mm |
| High Light: | obudowa spawów światłowodowych 5 mm,obudowa spawów światłowodowych 96F,zamknięcie spawu kopułkowego IP68 |
||
FOSC nadaje się do ochrony spawów kabli światłowodowych w zastosowaniach prostych i rozgałęzionych.Może być umieszczony w instalacjach powietrznych, podziemnych, bezpośrednio zakopanych, montowanych na ścianie, w studzienkach i kanałach.
W oparciu o zaawansowaną formułę, plastikowe części są wykonane z formowanego wtryskowo, wysokowytrzymałego tworzywa konstrukcyjnego za pomocą urządzeń do sterowania numerycznego, dzięki czemu skutecznie zapobiegają starzeniu się produktów spowodowanemu zimnem, ciepłem, tlenem i promieniowaniem ultrafioletowym.
Mocna obudowa i główne komponenty zapewniają ognioodporność, wodoodporność i odporność na wstrząsy, jednocześnie chroniąc sploty podczas ciągnięcia, napinania i uderzania.
Zapewnia długotrwałą niezawodność i użytkowanie w temperaturze otoczenia od -40 ℃ do + 80 ℃

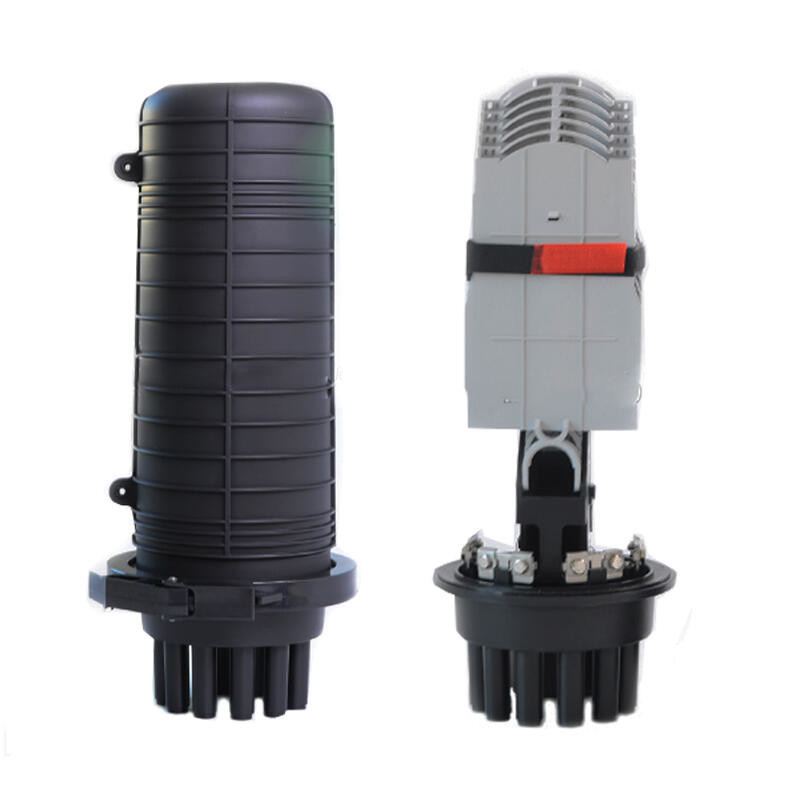

Zamknięcie spawów światłowodowych typu DOME jest również nazywane zamknięciem pionowym, nadaje się do dostępu FTTH.Wejście i wyjście znajdują się po tej samej stronie.Obsługę ułatwia owalny otwór i trzy okrągłe otwory.Nadaje się do instalacji napowietrznych, podziemnych, prowadzenia instalacji
Nadaje się do włókien pęczkowych i wstążkowych.
Antenowy
Pod ziemią
Montaż naścienny
Montaż w kanale i w otworze ręcznym
Temperatura otoczenia waha się od -40℃ do +65℃.
Termokurczliwa konstrukcja uszczelniająca.
Wysokiej jakości przemysłowy plastikowy materiał korpusu.

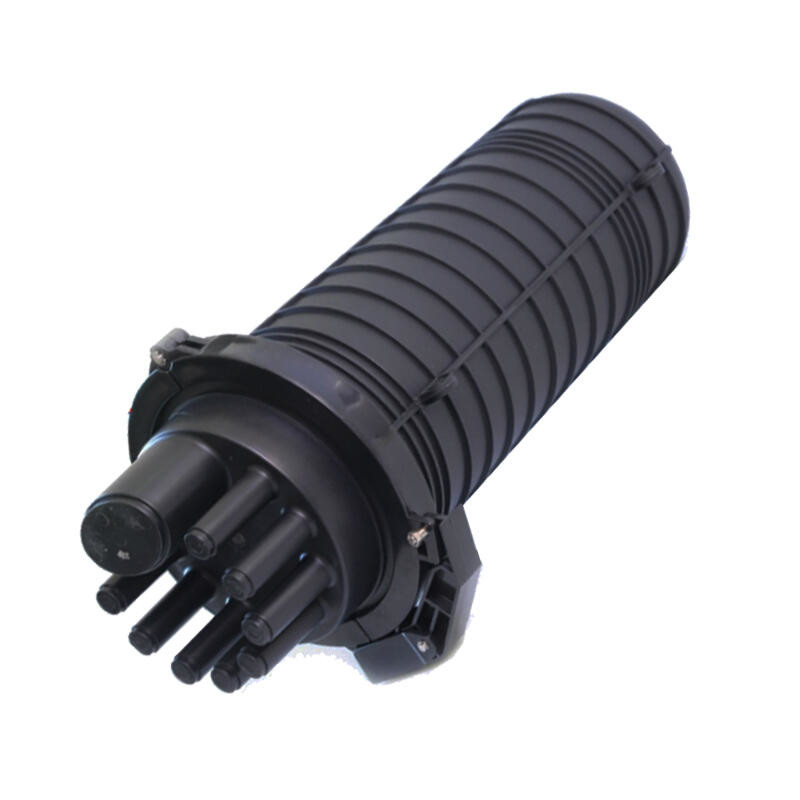

Jeden owalny otwór i trzy okrągłe otwory do wprowadzenia kabla.
Nadaje się do kabli o średnicy 5mm-25mm.
Obsługa anteny, metra, rurociągu, otworów dla ludzi, otworów na ręce
Poziom ochrony osiąga IP68.
Dostęp 360 stopni, zginanie włókien > 40 mm.
Maksymalna pojemność: pojedyncza taśma 96F lub 144F.
Ilość tacek: 4 szt x 24F.
Temperatura pracy: -40 ℃ do + 60 ℃
Ciśnienie atmosferyczne: 70 ~ 106Kpa
Wydajność zgrzewania w normalnej temperaturze: 72h, wewnętrzne ciśnienie powietrza 70Kpa, bez spadku.
Wydajność uszczelniania w wysokiej temperaturze: 60 ℃ 168h, wewnętrzne ciśnienie powietrza 70Kpa, bez spadku.
Wytrzymałość na rozciąganie: 1000N
Wytrzymałość na ściskanie: 2000N/10cm2 w ciągu 1 minuty
Rezystancja izolacji: ponad 10MΩ między częściami metalowymi lub między częściami metalowymi a ziemią
Wytrzymałość dielektryczna: 15KV DC, 2min, bez iskrzenia i łuku latającego
Życie zawodowe: ponad 20 lat
|
Wymiar zewnętrzny (wysokość x średnica) |
470mm×210mm |
|
Waga (bez pudełka zewnętrznego) |
2250g—2310g |
|
Liczba portów wlotowych/wylotowych |
1 port owalny 8 Okrągły port |
|
Średnica kabla światłowodowego |
5mm~38mm |
|
Pojemność FOSC |
Grono: 24-144 (rdzenie) |
|
Nie. |
Nazwa komponentów |
Ilość |
Stosowanie |
Uwagi |
| 1 |
Pokrywa FOSC |
1 kawałek |
Ochrona spawów światłowodowych w całości |
Wysokość x średnica 470mm x 210mm |
| 2 |

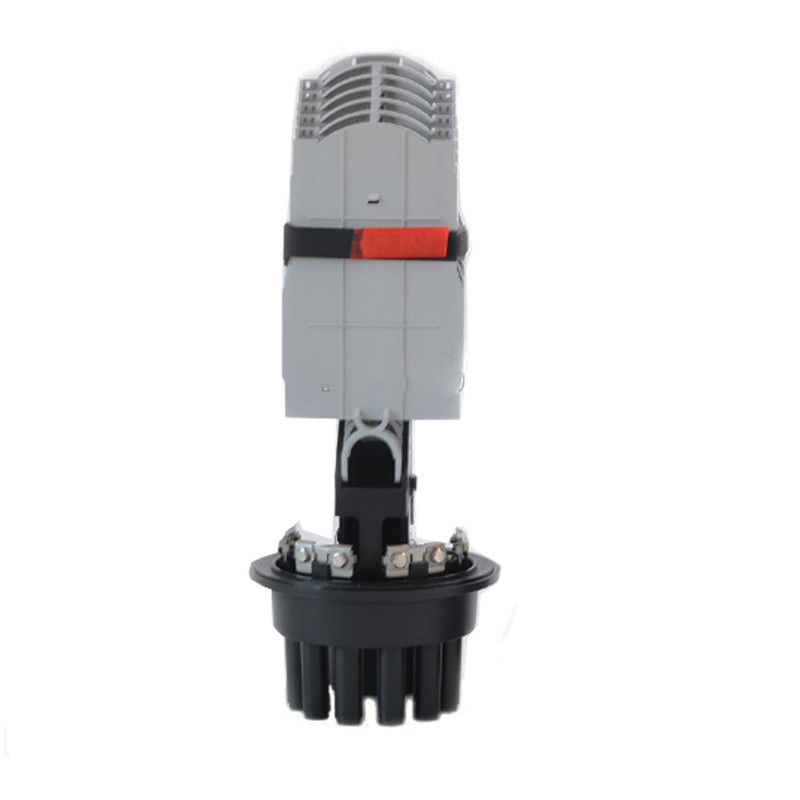

Taca spawów światłowodowych |
Maks.4 tace (kiść) |
Mocowanie termokurczliwego rękawa ochronnego i mocowanie włókien |
Nadaje się do: Grono:4,6,8,12,24(rdzenie) |
| 3 |
Taca na włókno |
1 kawałek |
Trzymanie włókien z powłoką ochronną |
|
| 4 |
Baza |
1 zestaw |
Mocowanie konstrukcji wewnętrznej i zewnętrznej |
|
| 5 |
Plastikowa obręcz |
1 zestaw | Mocowanie między pokrywą FOSC a podstawą | |
| 6 | Mocowanie uszczelnienia | 1 kawałek | Uszczelnienie między pokrywą FOSC a podstawą | |
| 7 | Zawór do prób ciśnieniowych | 1 zestaw | Po wstrzyknięciu powietrza służy do testowania ciśnienia i testowania uszczelnienia | Konfiguracja zgodnie z wymóg |
| 8 | Urządzenie wyprowadzające uziemienie | 1 zestaw | Pozyskiwanie metalowych części włókna kable w FOSC do uziemienia połączenie |
Konfiguracja zgodnie z wymóg |
