| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | GYTY53 | Dostawa: | EXW / FOB / CIF itp. |
|---|---|---|---|
| Kraj pochodzenia: | GUA, CN | Przepustowość (klasa A): | @850nm |
| High Light: | Zewnętrzny kabel światłowodowy GYTY53,zakopany zewnętrzny kabel światłowodowy 15,8 MM |
||

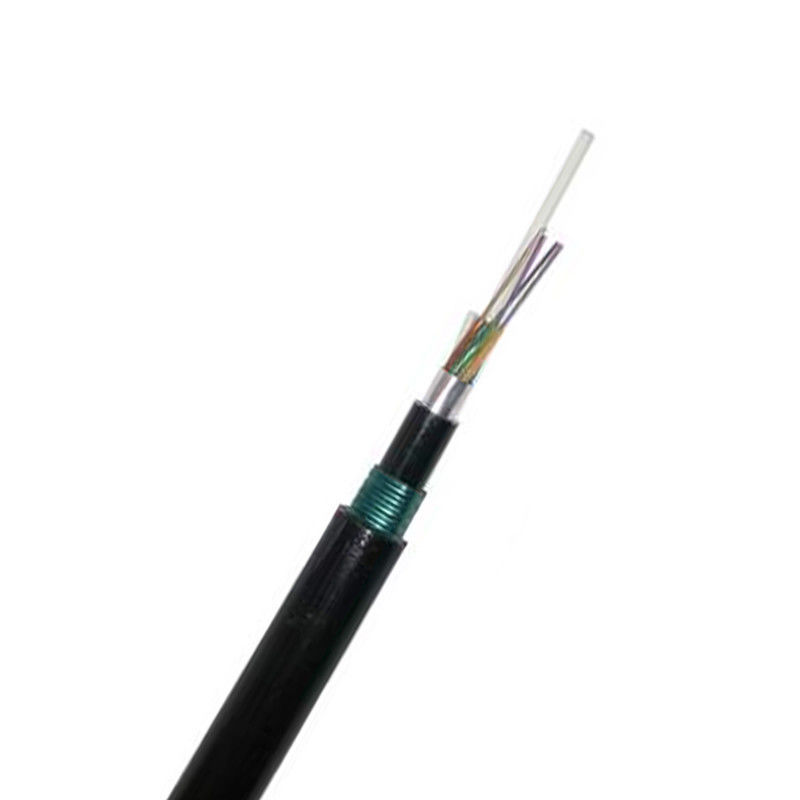

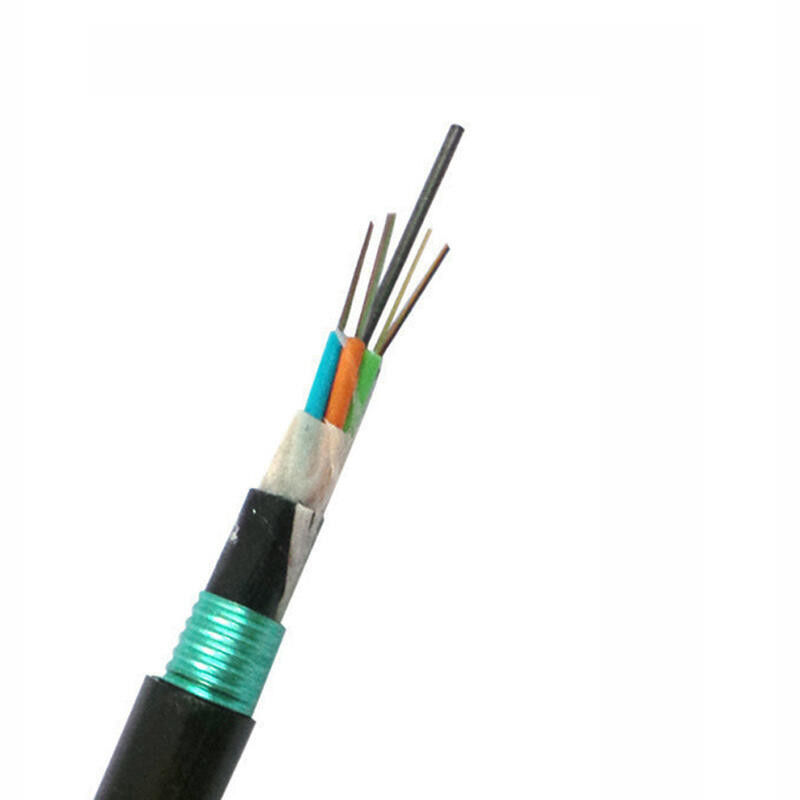

Zewnętrzny podziemny, bezpośrednio zakopany, luźny kabel rurowy GYTY53
Opis

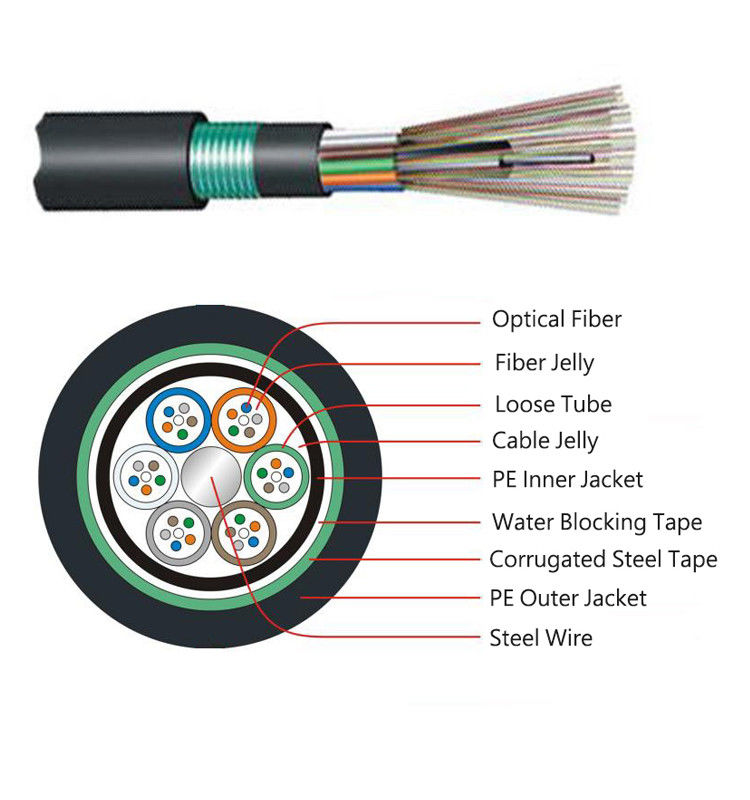

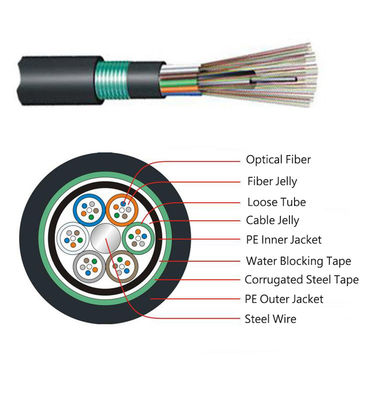

Włókna luźnej tuby wypełnione są wodoodporną masą wypełniającą.Drut stalowy, czasami pokryty polietylenem (PE) dla kabla o dużej liczbie włókien, znajduje się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Rdzeń kabla jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody, na który nakładana jest cienka wewnętrzna powłoka PE.Po nałożeniu PSP wzdłużnie na wewnętrzną powłokę, kabel jest wykończony zewnętrzną powłoką PE.
Charakterystyka
Zewnętrzny opancerzony kabel światłowodowy z luźną tubą
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Odporność na zgniatanie i elastyczność
Normy
Kabel GYTA53 jest zgodny z normą YD/T 907-2001 oraz IEC 60794-1
Aplikacje
Używany do komunikacji na duże odległości i sieci lokalnej
Metoda układania
Bezpośredni pochówek i kanał
Charakterystyka optyczna
|
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
||
|
Osłabienie |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
|
(+20 ℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
|
@1550nm |
≤0,22 dB/km |
≤0,23dB/km |
|
|
|
|
Przepustowość (klasa A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
|
Apertura numeryczna |
|
|
0,200 ± 0,015 NA |
0,275 ± 0,015 NA |
|
|
|
Długość fali odcięcia kabla λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Parametry techniczne
|
Rodzaj kabla |
Liczba włókien |
Rury |
Wypełniacze |
Średnica kabla mm |
Waga kabla kg/km |
Wytrzymałość na rozciąganie |
Odporność na zgniatanie |
Promień gięcia |
|
Długo/krótkoterminowe |
Długo/krótkoterminowe |
Statyczny/dynamiczny |
||||||
|
(N) |
(N/100mm) |
(mm) |
||||||
|
GYFTY53-2~6 |
2~6 |
1 |
7 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8~12 |
2 |
6 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14~18 |
3 |
5 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20~24 |
4 |
4 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26~30 |
5 |
3 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32~36 |
6 |
2 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-38~42 |
38~42 |
7 |
1 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-44~48 |
44~48 |
8 |
0 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50~60 |
5 |
3 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFT Y53-62~72 |
62~72 |
6 |
2 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74~84 |
7 |
1 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86~96 |
8 |
0 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98~108 |
9 |
1 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110~120 |
10 |
0 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122~132 |
11 |
1 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134~144 |
12 |
0 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
