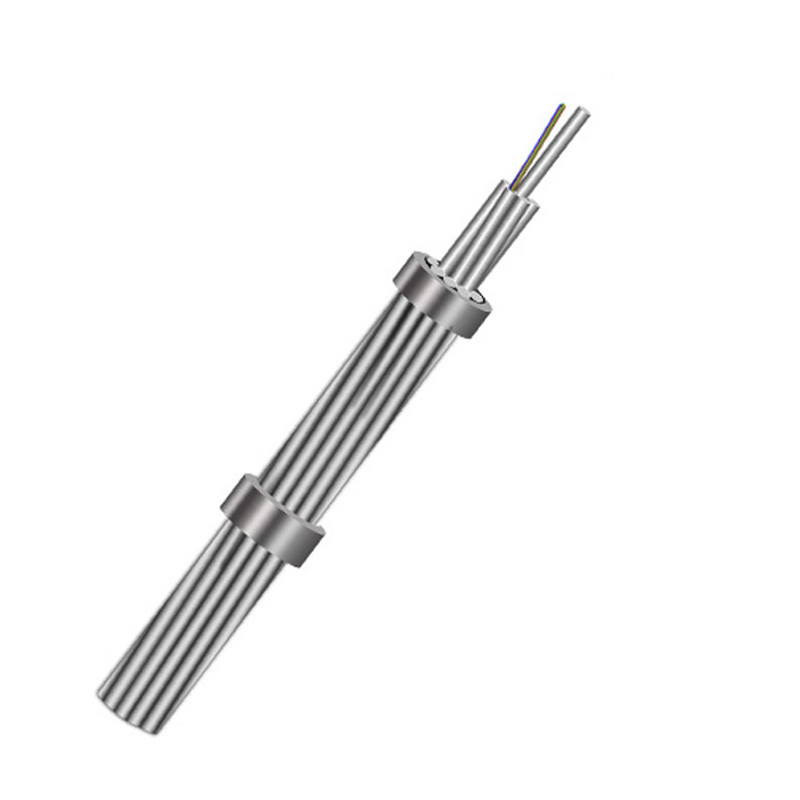

Przewód światłowodowy z oplotem ze stali nierdzewnej OPGW
Opis
Przewód uziemiający z włókna optycznego to rodzaj struktury kabla z kompozytem transmisji optycznej i przewodem uziemiającym napowietrznym do przesyłania energii.Działa w liniach elektroenergetycznych zarówno jako kabel światłowodowy, jak i napowietrzny przewód uziemiający, który może zapewnić ochronę przed uderzeniem pioruna i zwarciowym przewodzeniem waluty.Przewód uziemiający z włókna optycznego składa się z jednostki optycznej z rurki ze stali nierdzewnej, drutu stalowego w osłonie aluminiowej i drutu ze stopu aluminium.Ma strukturę warstwową.Możemy zaprojektować konstrukcję zgodnie z różnymi warunkami środowiskowymi i wymaganiami klienta.Ta struktura ma podwójną funkcję przewodu uziemiającego i komunikacji, powszechnie znanej jako przewód uziemiający światłowodu.

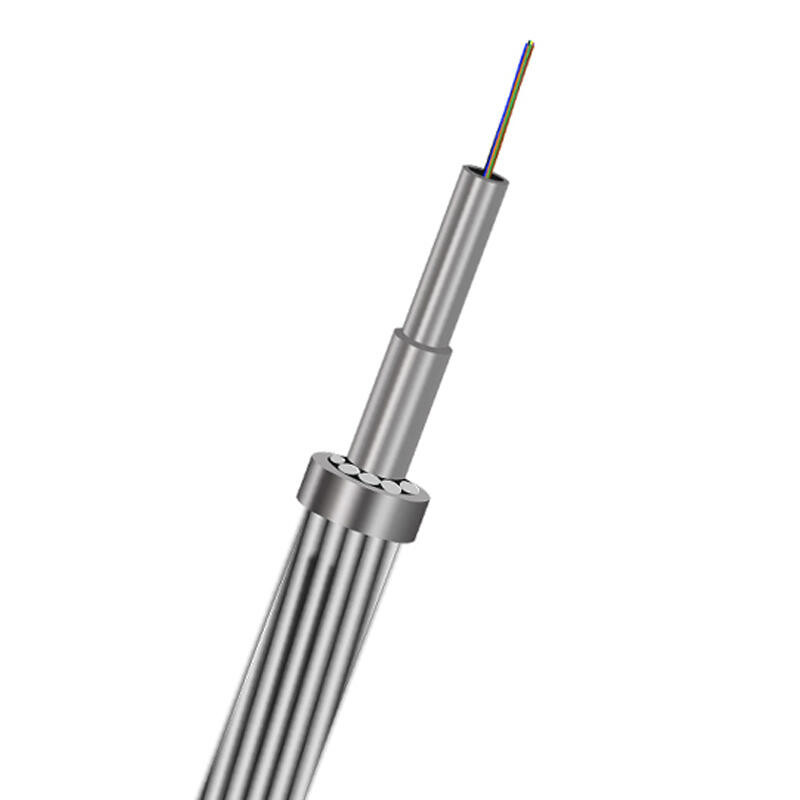

1. Optyczny przewód uziemiający w tubie centralnej (OPGW)
Optyczny przewód uziemiający tuby centralnej (OPGW) jest otoczony pojedynczymi lub podwójnymi warstwami drutów stalowych pokrytych aluminium (ACS) lub mieszanymi drutami ACS i drutami ze stopu aluminium.są najczęściej używanymi kablami, ich konstrukcja jest w pełni dostosowana do najczęstszych potrzeb linii elektrycznych.
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Pojemność zwarciowa (KA2s) |
| OPGW-32(40,6;4,7) | 12 | 7,8 | 243 | 40,6 | 4,7 |
| OPGW-42 (54,0; 8,4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (43,5;10,6) | 24 | 9 | 284 | 43,5 | 10,6 |
| OPGW-54(55,9;17,5) | 36 | 10.2 | 394 | 67,8 | 13,9 |
| OPGW-61(73,7;175) | 48 | 10,8 | 438 | 73,7 | 17,5 |
| OPGW-61(55,1;24,5) | 48 | 10,8 | 358 | 55,1 | 24,5 |
| OPGW-68(80,8;21,7) | 54 | 11,4 | 485 | 80,8 | 21,7 |
| OPGW-75(54,5;41,7) | 60 | 12 | 459 | 63 | 36,3 |
| OPGW-76(54,5;41,7) | 60 | 12 | 385 | 54,5 | 41,7 |

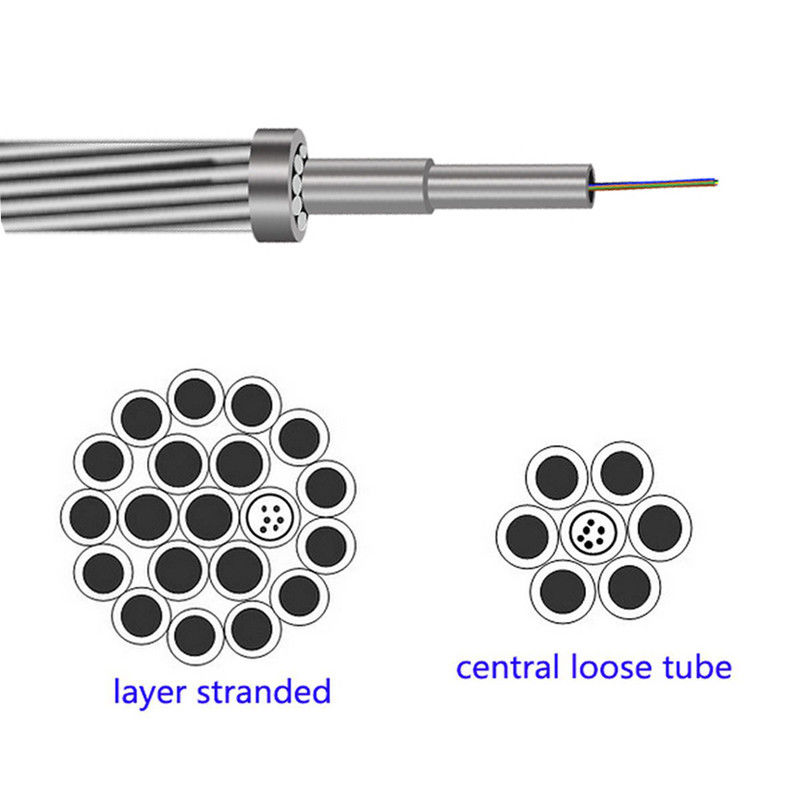

2. Linkowy przewód uziemienia optycznego (OPGW)
Skręcony optyczny przewód uziemiający (OPGW) jest skręcony przez podwójną lub trzy warstwy drutów stalowych pokrytych aluminium (ACS) lub mieszanych drutów ACS i drutów ze stopu aluminium.
Specyfikacja
| Specyfikacja | Liczba włókien | Średnica | Waga | RTS | Zwarcie |
| (mm) | (kg/km) | (KN) | (KA2) | (KN) | |
| OPGW-96[121,7;42,2] | 12 | 13 | 671 | 121,7 | 42,2 |
| OPGW-127[141,0;87,9] | 24 | 15 | 825 | 141 | 87,9 |
| OPGW-127[77,8;128,0] | 24 | 15 | 547 | 77,8 | 128 |
| OPGW-145(121,0;132,2) | 28 | 16 | 857 | 121 | 132,2 |
| OPGW-163(138,2;183,6) | 36 | 17 | 910 | 138,2 | 186,3 |
| OPGW-163(99,9;213,7) | 36 | 17 | 694 | 99,9 | 213,7 |
| OPGW-183 (109,7; 268,7) | 48 | 18 | 775 | 109,7 | 268,7 |
| OPGW-183(118,4;261,6) | 48 | 18 | 895 | 118,4 | 261,6 |
3.Charakterystyka
Linka ze stali nierdzewnej OPGW
Centralna (pokryta aluminium) rura ze stali nierdzewnej OPGW
4. Rura aluminiowa OPGW
