| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2KM |
| Szczegóły pakowania: | DREWNIANY BĘBEN |
| Czas dostawy: | 5-10 DNI |
| Zasady płatności: | T / T, L / C, WEST UNIA |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | GYTC8A | Odporność na zgniatanie: | 300/1000 N/100mm |
|---|---|---|---|
| Apertura numeryczna: | 0,200 ± 0,015 NA | Promień gięcia: | 105/210 |
| High Light: | Kabel światłowodowy mAerial ultimode duplex,wielomodowy kabel światłowodowy dupleks GYTC8A,12-rdzeniowy kabel światłowodowy opgw |
||
Antena samonośna Rysunek 8 Kabel światłowodowy GYTC8A
Opis

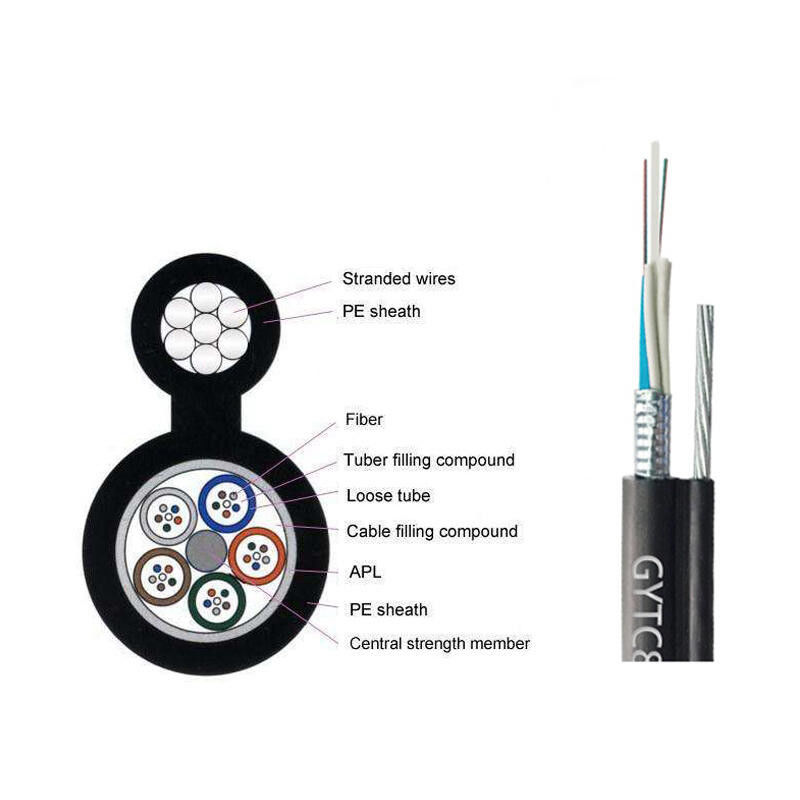

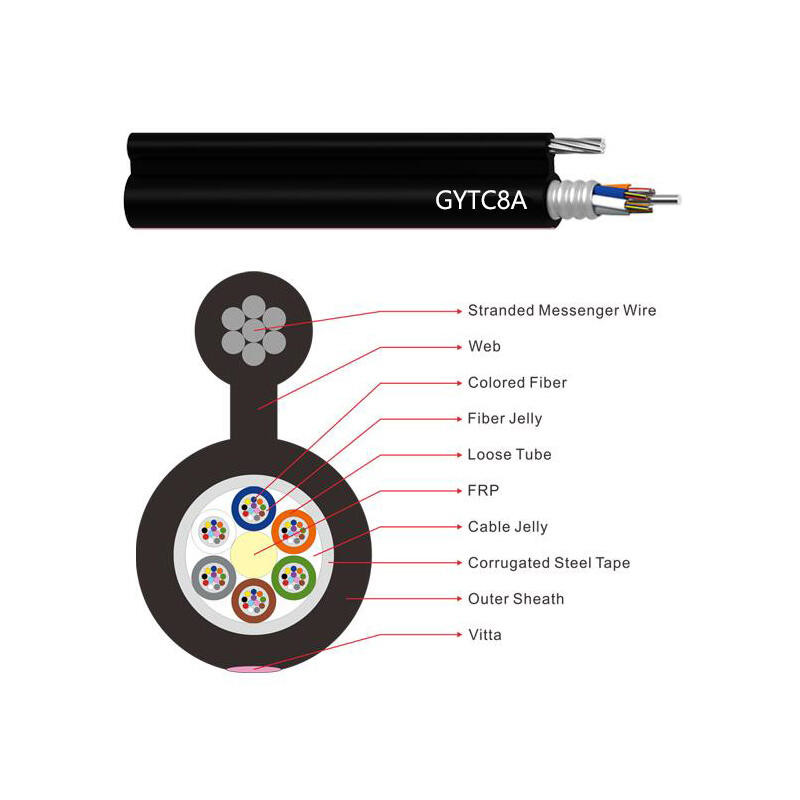

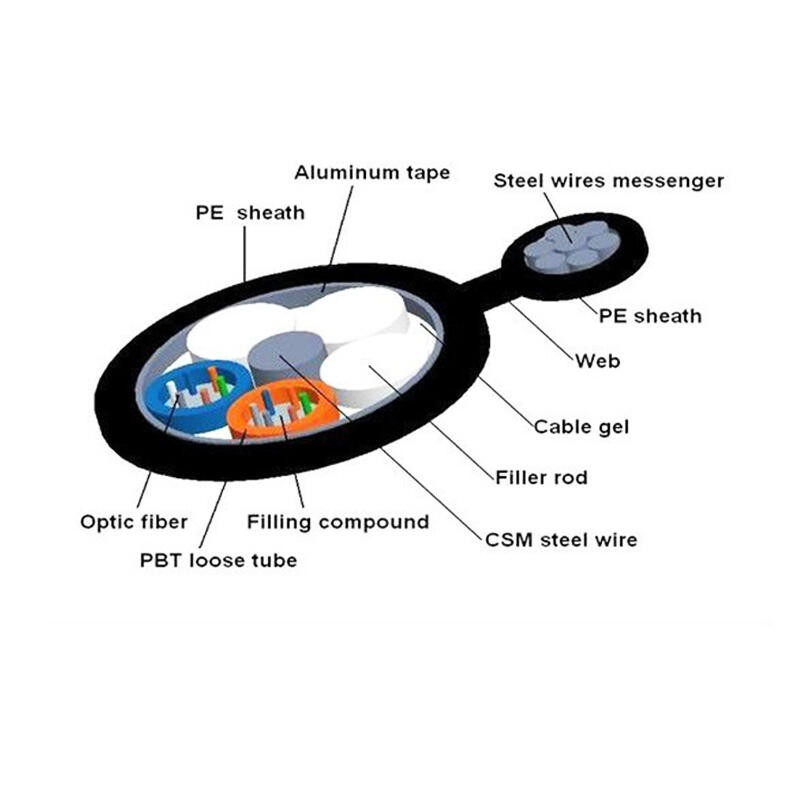

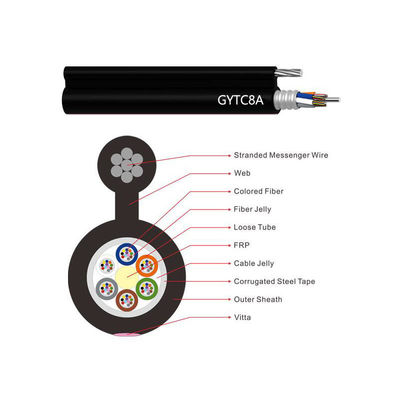

Włókna 250μm umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Drut stalowy znajduje się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po nałożeniu bariery przeciwwilgociowej z laminatu aluminium polietylenowego (APL) wokół rdzenia kabla, ta część kabla wraz ze skręconymi drutami jako część nośna jest uzupełniona osłoną z polietylenu (PE), która ma konstrukcję figury 8.
Cechy
Niskie tłumienie i dyspersja, specjalna kontrola przekroczenia długości zapewniają dobrą wydajność transmisji w różnych warunkach.
Doskonała wydajność mechaniczna
Dobra elastyczność i wydajność gięcia
Mała średnica zewnętrzna, lekkość i kompaktowa konstrukcja
Charakterystyka optyczna
|
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
||
|
Osłabienie |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
|
(+20 ℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
|
@1550nm |
≤0,22 dB/km |
≤0,23dB/km |
|
|
|
|
Przepustowość (klasa A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
|
Apertura numeryczna |
|
|
0,200 ± 0,015 NA |
0,275 ± 0,015 NA |
|
|
|
Długość fali odcięcia kabla λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Parametry techniczne
|
Rodzaj kabla |
Liczba włókien |
Rury |
Wypełniacze |
Średnica kabla mm |
Waga kabla kg/km |
Wytrzymałość na rozciąganie |
Odporność na zgniatanie |
Promień gięcia |
|
Długo/krótkoterminowe |
Długo/krótkoterminowe |
Statyczny/dynamiczny |
||||||
|
(N) |
(N/100mm) |
(mm) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10,4*18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10,4*18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10,4*18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10,4*18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11,3*19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11,3*19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11,3*19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
8 |
0 |
12,7*20,6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15,5*23,4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
8 |
0 |
14,5*22,4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18,1*26,0 |
350 |
2500/5000 |
300/1000 |
185/370 |
