| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | SKYLYNN or OEM, ODM |
| Orzecznictwo: | ISO, ROHS, CE |
| Minimalne zamówienie: | 2km |
| Szczegóły pakowania: | DREWNIANY BĘBEN, KARTON |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | T/T, L/C, West Union |
| Możliwość Supply: | 100 000 rdzeni |
| Model nr.: | FTTH GJYFJH | Rodzaj włókna: | Simpleks i Duplex |
|---|---|---|---|
| APLIKACJA: | Sieć FTTH FTTB FTTX | Typ złącza: | ST SC LC FC |
| Długość: | dostosowane | Materiał: | PCV, LSZH |
| High Light: | Nylonowy kabel FTTH,kabel światłowodowy G657A2 Ftth Drop,kabel światłowodowy G657B3 Ftth Drop |
||

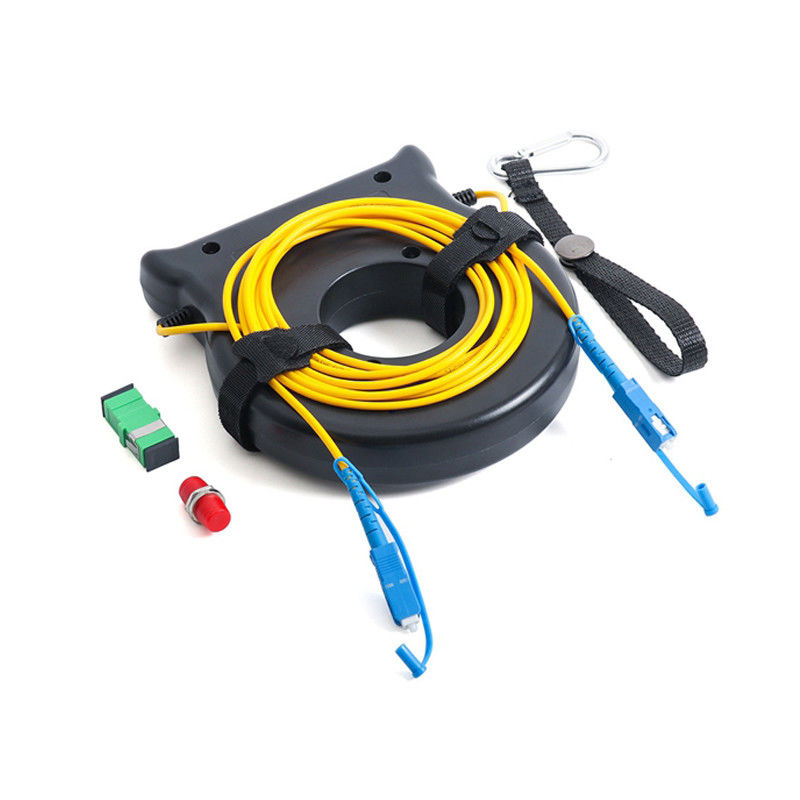

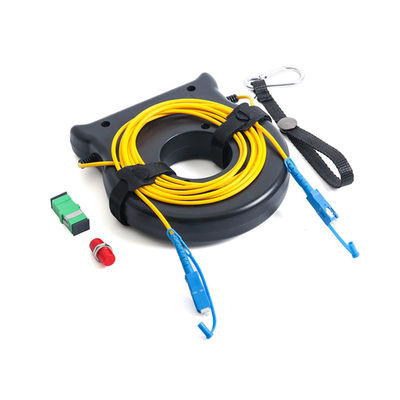

Niewidoczny kabel światłowodowy
1. Rozwiąż środowisko wewnętrzne domów, biur, sklepów itp., które zostały odnowione.
2. Bez uszkadzania ukończonych prac dekoracyjnych, bez wpływu lub wywierania niewielkiego wpływu na efekt dekoracji.
3. Nie ma potrzeby noszenia rur, dziur, nitów i innych metod mocowania.
4. Wzdłuż linii narożnych, drzwi i okien, krawędzi okien itp. poprowadź światłowód do domu i rozciągnij się do dowolnego rogu pomieszczenia.
5. Jest nie tylko piękny, ale można go również szybko i łatwo zainstalować, przy minimalnym zakłóceniu życia mieszkańców i może znacznie zmniejszyć trudność budowy i koszty materiałów.
Cechy
Niska strata wtrąceniowa Wysoka strata powrotna
Doskonała wytrzymałość mechaniczna
Wysoka wiarygodność i stabilność
Dobra w powtarzalności i wymienności
Aplikacja
Światłowodowe sieci komunikacyjne
Optyczna sieć dostępowa
Sieci przetwarzania danych
Instalacje w pomieszczeniach
Charakterystyka optyczna (G657A2)
| Charakterystyka | Warunki | Określone wartości | Jednostki |
| Charakterystyka geometryczna | |||
| Średnica okładziny | 125,0±0,7 | µm | |
| Nieokrągłość okładziny | ≤0,7 | % | |
| Średnica powłoki | 245±5 | µm | |
| Błąd koncentryczności powłoki/okładziny | ≤12 | µm | |
| Nieokrągłość powłoki | ≤6,0 | % | |
| Błąd koncentryczności rdzenia/okładziny | ≤0,5 | µm | |
| Kędzior | ≥4 | m | |
| Charakterystyka optyczna | |||
| 1310nm | ≤0,35 | dB/km | |
| 1383nm | ≤0,35 | dB/km | |
| 1550nm | ≤0,21 | dB/km | |
| Osłabienie | 1625nm | ≤0,23 | dB/km |
| Tłumienie a długość fali | 1525~1575nm | ≤0,02 | MHz*km |
| max.Różnica | |||
| 1285~1330nm | ≤0,03 | MHz*km | |
| Długość fali zerowej dyspersji | 1300~1324 | Nm | |
| Nachylenie zerowej dyspersji | ≤0,092 | ps/(nm2*km) | |
| Dyspersja w trybie polaryzacji | |||
| Maksymalne pojedyncze włókno PMD | ≤0,1 | ps/km1/2 | |
| Wartość łącza projektu PMD | ≤0,06 | ps/km1/2 | |
| Typowa siła | 0,04 | ps/km1/2 | |
| Długość fali odcięcia kabla | ≤1260 | Nm | |
| Średnica pola trybu | 1550nm | 9,3~10,3 | µm |
| 1310nm | 8,4~9,3 | µm | |
| Grupowy indeks refrakcji | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Charakterystyka środowiskowa | 1310nm, 1550nm i 1625nm | ||
| Cykliczność temperatury | -60℃ do +85℃ | ≤0,05 | dB/km |
| Cykle temperatury i wilgotności | -10℃ do +85℃, | ≤0,05 | dB/km |
| 4% do 98% wilgotności względnej | |||
| Zanurzenie w wodzie | 23℃, 30 dni | ≤0,05 | dB/km |
| Duchota | 85 ℃, 30 dni | ≤0,05 | dB/km |
| Wilgotne ciepło | 85 ℃, 85% RH, 30 dni | ≤0,05 | dB/km |
| Specyfikacja mechaniczna | |||
| Test dowodowy | ≥9.0 | N | |
| ≥1,0 | % | ||
| ≥100 | kpsi | ||
| Straty wywołane makro zginaniem | |||
| 1 obrót przy promieniu 5 mm | 1550nm | ≤0,15 | dB |
| 1 obrót przy promieniu 5 mm | 1625mm | ≤0,45 | dB |
| 1 obrót przy promieniu 7,5 mm | 1550nm | ≤0,08 | dB |
| 1 obrót przy promieniu 7,5 mm | 1625mm | ≤0,25 | dB |
| 1 obrót przy promieniu 10 mm | 1550nm | ≤0,03 | dB |
| 1 obrót przy promieniu 10 mm | 1625mm | ≤0,10 | dB |
| Siła taśmy powlekającej | Typowa średnia siła | 1,5 | N |
| Szczytowa siła | ≥1,3 ≤8,9 | N | |
| Parametr podatności na korozję naprężeniową dynamiczną | 27 | ||
Specyfikacja
| SPECYFIKACJA | JEDNOSTKA | 4F | 6F | 8F | 12F | 24F |
| Nominalna średnica kabla | mm | 5,8 | 6,2 | 6,8 | 6,6 | 8,2 |
| Waga nominalna | kg/km | 28 | 33 | 36 | 41 | 58 |
| Zakres temperatury | °C | -10 do 70 | ||||
| Maksymalne napięcie ciągnięcia | N | 600 | 600 | 600 | 600 | 900 |
| Maks.Odporność na zgniatanie | N/100 mm | 500 | 500 | 500 | 500 | 500 |
| Długoterminowe zmiażdżenie | N/100 mm | 250 | 250 | 250 | 250 | 250 |
| Min.Promień gięcia – pod obciążeniem | mm | 120 | 124 | 136 | 144 | 160 |
| Min.Promień gięcia – bez obciążenia | mm | 89 | 93 | 102 | 108 | 120 |
| Kod koloru dla włókien i rurek | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, wodny | |||||
