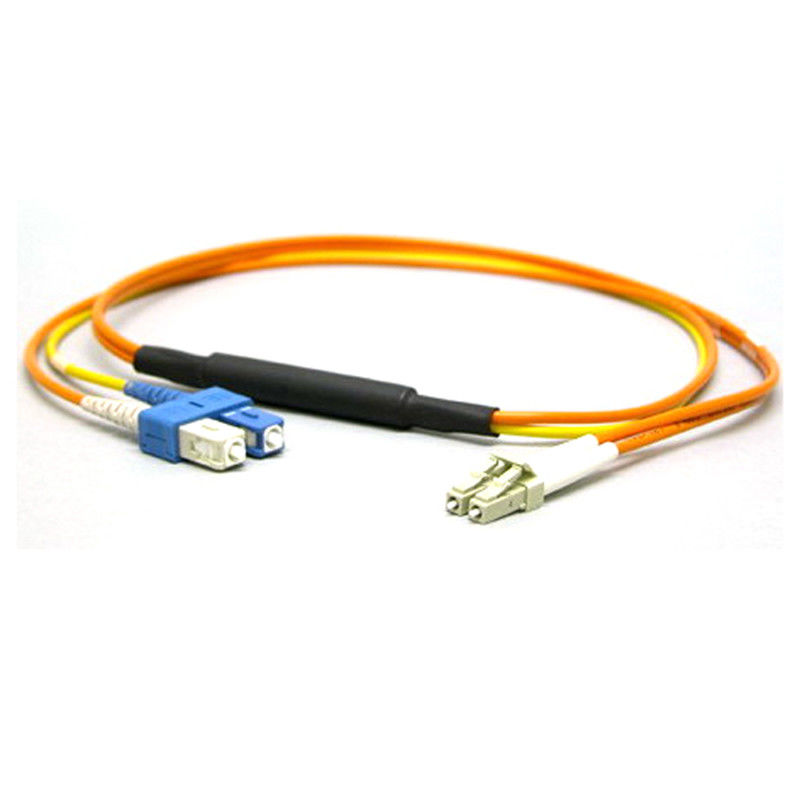

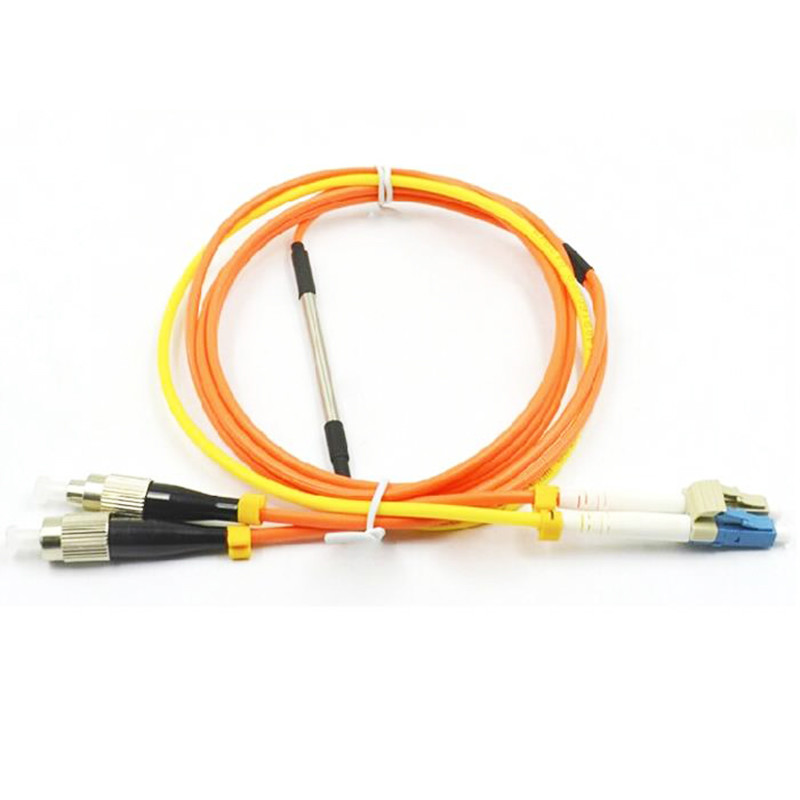

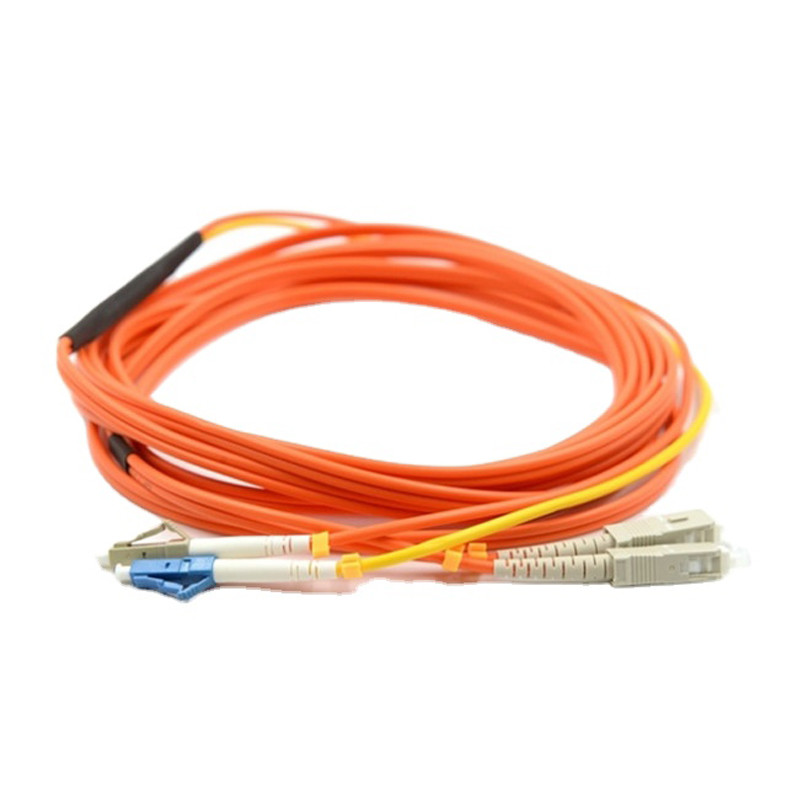

Kabel światłowodowy Patchcord wielomodowy do jednomodowy Przewód kondycjonujący światłowód kondycjonujący

Patchcordy z kondycjonowaniem trybów

Opis

Patchcord z kondycjonowaniem trybu jest przeznaczony do użycia w rozwiązaniu Gigabit Ethernet 1000BASE-LX.

Ten dupleksowy patchcord składa się ze złączy na każdym końcu z jednomodowym światłowodem przesuniętym do wielomodowego połączenia światłowodowego na jednym z dwóch końców.Jest zgodny ze standardem aplikacji IEEE 802.3z.Ten kabel krosowy jest niezbędny, aby umożliwić korzystanie z modułów nadawczo-odbiorczych -LX 1300 nm dla Gigabit Ethernet.
Kable krosowe Mode Conditioning mają długość od 2 do 5 metrów.Niepraktyczne jest posiadanie tych patchcordów o długościach wykraczających poza te limity.
Patchcord trybu kondycjonowania eliminuje wiele sygnałów.

Cechy

• Konwertuje jednomodowy LC GBIC na wielomodowy panel krosowy SC

• 62,5/125 i 8,3/125

• Uruchom 1000Base-LX Gigabit Ethernet przez MMF, kompensując utratę sygnału

• Używaj jednomodowych nadajników-odbiorników LC GBIC na wielomodowych szkieletach światłowodowych z wnękami krosowymi SC

• Odsuwa wystrzeliwanie lasera jednomodowego od środka światłowodu wielomodowego

• Dożywotnia ograniczona gwarancja

Jak działa kabel kondycjonujący tryb
Zapotrzebowanie na ten kondycjonujący kabel światłowodowy wynika z jednomodowej natury uruchamiania modułów nadawczo-odbiorczych LX lub długofalowych (1300 nm) stosowanych w Gigabit Ethernet.

Wprowadzenie lasera jednomodowego do środka światłowodu wielomodowego może spowodować wygenerowanie wielu sygnałów, które dezorientują odbiornik na drugim końcu światłowodu.

W takim przypadku kabel krosowy z kondycjonowaniem modów eliminuje te wielokrotne sygnały, umożliwiając przesunięcie jednomodowego uruchomienia z dala od środka światłowodu wielomodowego.

Ten punkt przesunięcia tworzy uruchomienie, które jest podobne do typowych uruchamiania diod LED w wielu trybach.(patrz schemat poniżej)

Jak zainstalować kabel kondycjonowania trybu?
Jeśli przełącznik gigabit LX jest wyposażony w złącza SC lub LC, pamiętaj, aby podłączyć żółtą nóżkę (tryb pojedynczy) kabla do strony nadawczej, a pomarańczową nóżkę (tryb wielomodowy) do strony odbiorczej urządzenia.

Konieczne jest zachowanie tej konfiguracji na obu końcach. Zamiana nadawania i odbioru może być wykonana tylko po stronie instalacji kablowej. (patrz schemat poniżej)
