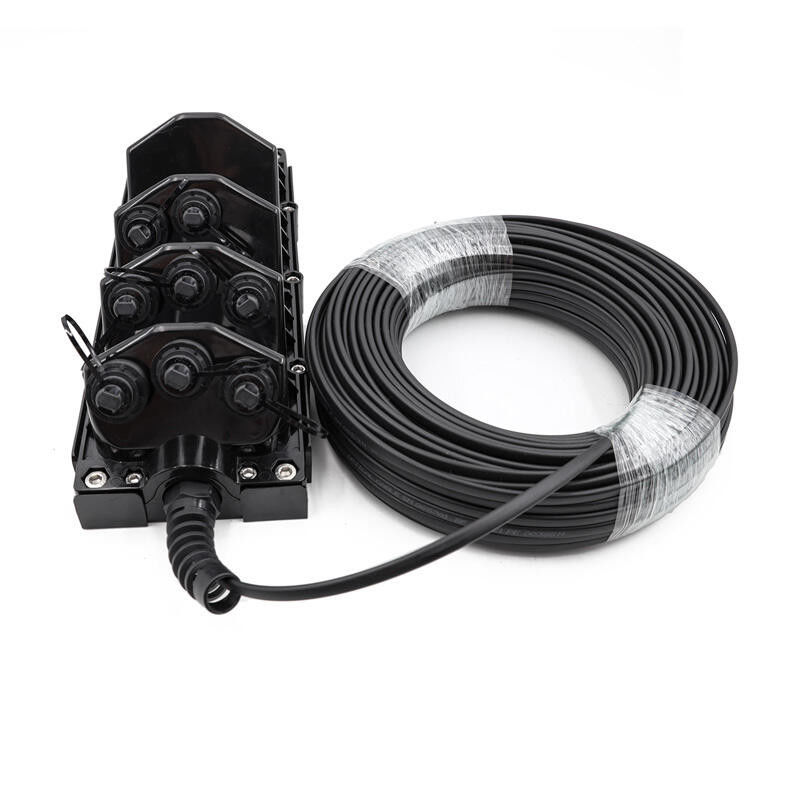

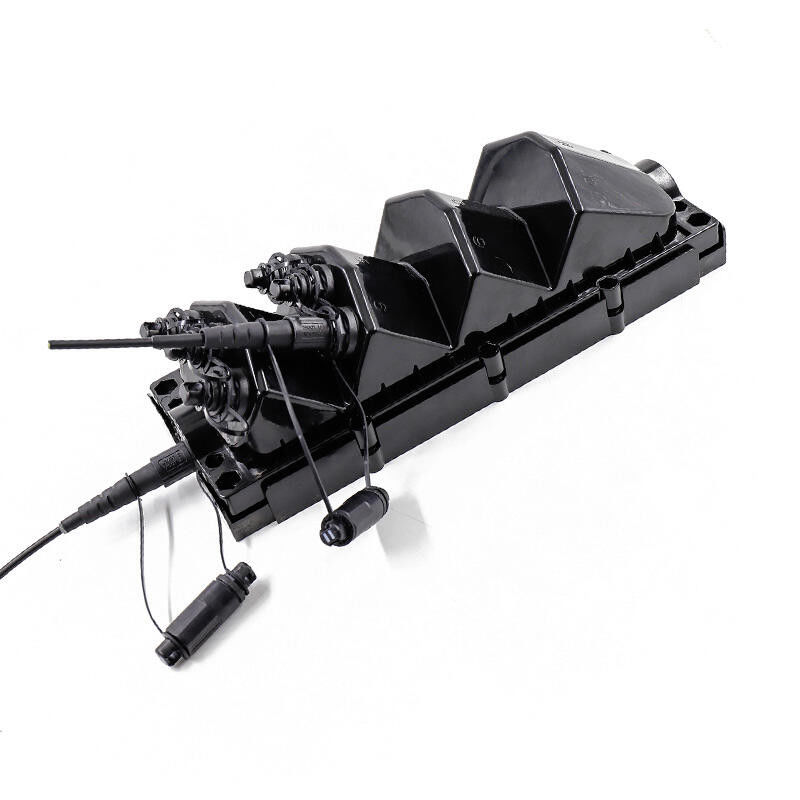

Wodoodporny IP67 48-rdzeniowa wodoodporna obudowa polowa FTTX FTTA

Opis

Obudowa FTTX to nowe ekonomiczne rozwiązanie rozproszone światłowodowe do użytku na zewnątrz.Porównaj tradycyjne produkty, obudowa FTTX jest łatwa w obsłudze i ma wysoką kompatybilność.Może być używany do montażu na ścianie, instalacji napowietrznej lub instalacji słupa trzymającego, w zależności od różnych sytuacji. Obudowa FTTX stosowana nie tylko w polu FTTH, ale także w FTTA lub innym trudnym środowisku.

Cechy

• Wysoka kompatybilność: można zmontować ODVA, Hconn (kompatybilny z OptiTap), Mini SC, ODC, PTLC, PTMPO lub zasilacz.

• Zapieczętowane fabrycznie lub do montażu na miejscu.

• Wystarczająco mocny: długotrwała praca pod siłą ciągnącą 1200 N.

• Od 2 do 12 portów dla jedno- lub wielowłóknowych trudnych złączy.

• Dostępne z PLC lub tulejką do łączenia włókien.

• Stopień wodoodporności IP68.

• Montaż naścienny, montaż na antenie lub montaż na słupie.

• Zmniejszona powierzchnia kąta i wysokość zapewniają, że złącze nie przeszkadza podczas pracy.

• Spełnij normę IEC 61753-1.

• Opłacalność: oszczędność 40% czasu pracy.

Podanie

1. Pole FTTH
Tradycyjne rozwiązanie wykorzystuje ONU lub FDH (Optical Network Unit/Fiber Distribution Hub), gdy główny kabel optyczny dociera na zewnątrz rezydencji i willi.Obudowa FTTX może zastąpić ONU lub FDH, ponieważ posiada funkcję dystrybucji włókien.Wewnątrz można go przymocować 2-4 szt. 1 * 8 lub 1 * 16 PLC i można go umieścić na 24 szt. Tulejach ochronnych spawów światłowodowych.Po połączeniu ze wstępnie zmontowanym wodoodpornym złączem 1-48F IP67, obudowa FTTX może bezpośrednio połączyć każdą rezydencję i willę lub silos niskonapięciowy.Może być montowany na zewnątrz rezydencji i willi lub przytrzymując instalację słupową.Obudowa FTTX może zmniejszyć utratę sygnału przez mniejszą liczbę węzłów łączących.W fabrycznie zmontowanej obudowie FTTX nie jest potrzebny wysoko wykwalifikowany operator ze względu na brak operacji łączenia włókien.Wydajność instalacji można zwiększyć o 40%.

2. Pole FTTA
Tradycyjnie Remote Radio Unit (RRU) i Building Base band Unit (BBU) połączone kablem światłowodowym tworzą topologię sieci w kształcie gwiazdy.Każda jednostka RRU wymaga jednego zewnętrznego kabla dupleksowego do BBU.Instalacja będzie wymagała więcej czasu, a koszty będą wysokie. Obudowa FTTX działa jako pole agregacji/odznaczania, łącząc razem RRU i BBU.Od obudowy BBU do obudowy FTTX wystarczy jeden wielowłóknowy kabel hybrydowy.Następnie obudowa FTTX dzieli włókna na każdy RRU za pomocą wstępnie zmontowanych wodoodpornych zestawów kabli o stopniu ochrony IP67.RRU może uzyskać zasilanie przez zmontowane złącze zasilania na obudowie FTTX. Pozwala to uniknąć niepotrzebnego powielania.

3. Połączenie kabla bagażnika

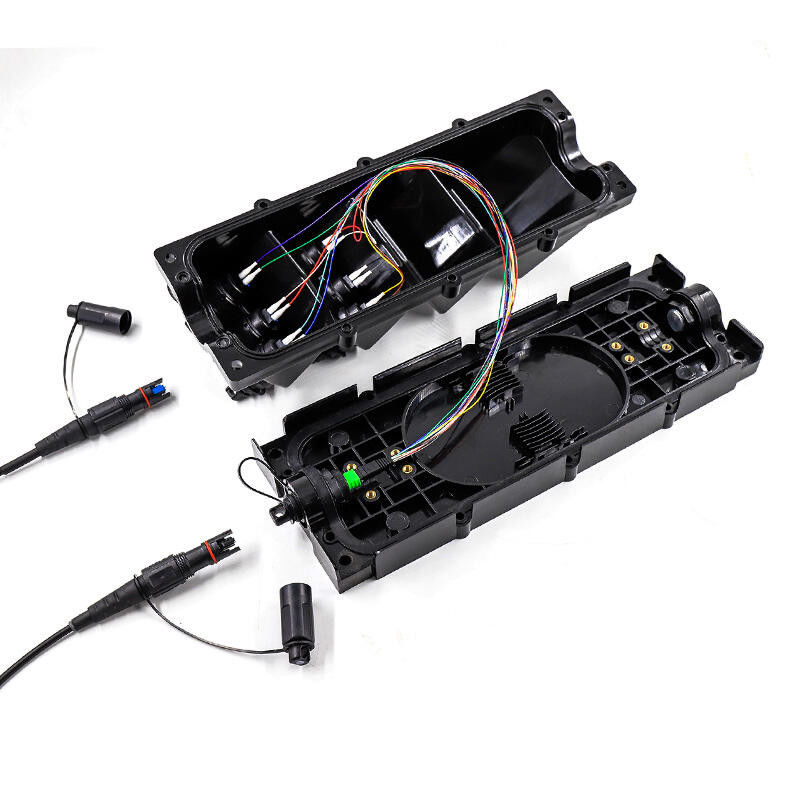

Kabel główny musi być często spawany, ponieważ długość każdego bębna jest ograniczona.Tak więc punkt łączący jest słaby i musi być bardzo dobrze chroniony.Kiedy kabel magistralny wejdzie do obudowy FTTX, zostanie uszczelniony i zamocowany za pomocą odpornego na skręcanie dławika kablowego (plastikowego lub metalowego).W przypadku kabla o średnicy zewnętrznej 5 mm-14 mm obudowa FTTX ma różne akcesoria, które można dopasować.Dławik skrętny może uwolnić naprężenia podczas zginania kabla tułowia i chronić włókno przed pęknięciem.Wewnątrz obudowy FTTX główny kabel i element wzmacniający zostały zamocowane za pomocą łącznika, co zapewnia, że ​​skrzynka wytrzyma długotrwałą siłę ciągnącą 1200N.Na korpusie można zamocować osłonę spawów (maks. 24 szt.) i PLC (maks. 2 szt.), dzięki czemu dzielenie światłowodu obudowy FTTX jest bardzo łatwe.Konstrukcja antypoślizgowa na obudowie podstawy, która zapewnia, że ​​obudowa FTTX mocno trzyma drut/słup.

4. Poszukiwanie lub komunikacja wojskowa
Kabel będzie często odtwarzany podczas poszukiwań lub komunikacji wojskowej.Zwykłe złącze i kabel nie wytrzymują często, a wysoka wytrzymałość na ciągnięcie i ponowne użycie.Wewnątrz obudowy FTTX kabel zbrojony i element wzmacniający zostały zamocowane za pomocą łącznika, co zapewnia, że ​​skrzynka może wytrzymać siłę ciągnącą 1200N przez długi czas.Jest bardzo odpowiedni do użytku w terenie, szczególnie w komunikacji sieciowej gwiazdy.Materiał o wysokiej wytrzymałości i konstrukcja interfejsu łuku zapewniają, że obudowa FTTX działa nieprawidłowo podczas wstrząsów.

Specyfikacja
